专利号: 2010101838821
申请人: 捷开通讯(深圳)有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-04-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

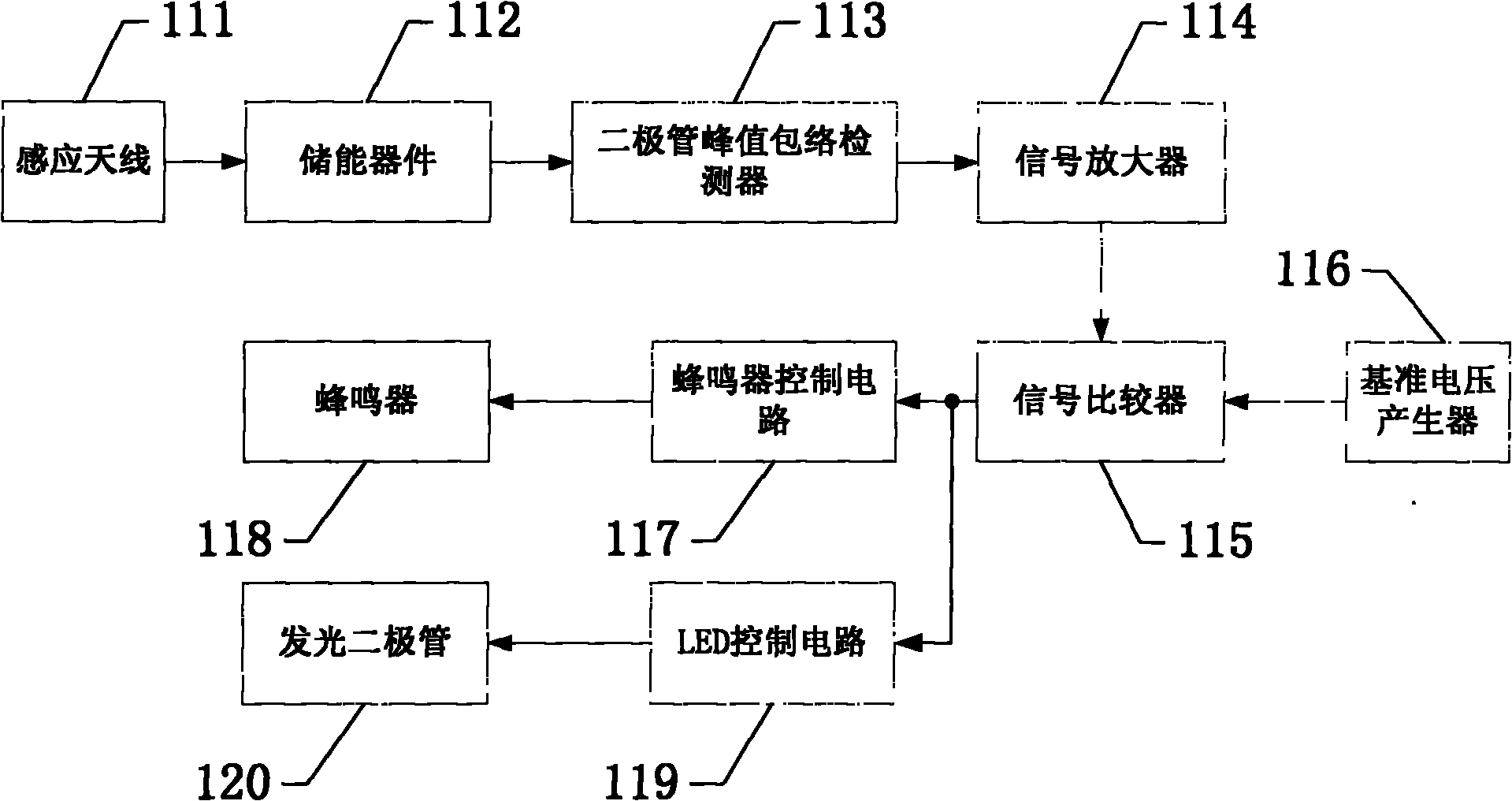

1. 一种无线信号检测报警器,包括一用于感应外界无线信号的感应天线,其特征在于,其还包括:与所述感应天线连接的储能器件,用于提高所述感应天线接收到的无线信号的能量;与所述储能器件连接的二极管峰值包络检测器,用于将储能器件输出的无线信号转换成模拟信号;与所述二极管峰值包络检测器连接的信号放大器,用于将转换后的模拟信号进行放大;与所述信号放大器连接的信号比较器,用于将放大后的模拟信号转变成数字信号,并与输入信号比较器内的基准电压比较,然后判断是输出低电平信号还是输出高电平信号;与所述信号比较器连接的蜂鸣器控制电路,用于从所述信号比较器接收相应的电平信号,并根据接收到的电平信号决定是否驱动蜂鸣器工作;与所述蜂鸣器控制电路连接的蜂鸣器,用于根据所述蜂鸣器控制电路的控制发出报警声;与所述信号比较器连接的LED 控制电路,用于从所述信号比较器接收相应的电平信号,并根据接收到的电平信号决定是否驱动发光二极管工作;与所述LED 控制电路连接的发光二极管,用于根据所述LED 控制电路的控制发出相应的发光告警;其中,当无线信号检测报警器靠近正在工作的无线设备时,放大后的信号与基准电压比较这个信号大于等于基准电压时,信号比较器输出为高电平;当无线信号检测报警器远离正在工作的无线设备时,这个模拟信号变小,小于基准电压时,信号比较器输出为低电平;将信号比较器的高低电平输入到蜂鸣器控制电路和LED 控制电路,当输入信号为高时,蜂鸣器响,LED 灯亮;当输入信号为低时,蜂鸣器不响,LED 不亮;其中,所述二极管峰值包络检测器包括一二极管、一电容和一电阻,所述二极管的正极为二极管峰值包络检测器的输入端,负极为二极管峰值包络检测器的输出端,所述二极管的正极与天线的接出端和第一电感的非接地端具有公共接线点;所述电容和电阻并联,且一端接二极管的负极,另一端接地。2. 根据权利要求1 所述的无线信号检测报警器,其特征在于,所述信号放大器放大倍数的设定满足放大后的信号能被信号比较器识别。3. 根据权利要求1 所述的无线信号检测报警器,其特征在于,所述储能器件包括第一电感,所述第一电感一端接地,另一端连接天线的接出端。4. 根据权利要求1 所述的无线信号检测报警器,其特征在于,所述输入信号比较器内的基准电压设置为可调,通过调节基准电压产生器来控制无线信号检测报警器的探测距离。5. 一种使用权利要求1 的无线信号检测报警器的无线信号检测报警方法,其特征在于,包括以下步骤:A、感应并接收外界的无线信号;B、提高接收到的无线信号的能量;C、将提高能量的无线信号转换为模拟信号;

D、将所述模拟信号放大;E、将放大后的模拟信号转变为数字信号,并通过与基准电压比较判断是输出高电平还是低电平;F、根据接收到的高电平或低电平来选择是否驱动无线信号检测报警器和发光二极管做出相应的报警动作;其中,当无线信号检测报警器靠近正在工作的无线设备时,放大后的信号与基准电压比较这个信号大于等于基准电压时,信号比较器输出为高电平;当无线信号检测报警器远离正在工作的无线设备时,这个模拟信号变小,小于基准电压时,信号比较器输出为低电平;将信号比较器的高低电平输入到蜂鸣器控制电路和LED 控制电路,当输入信号为高时,蜂鸣器响,LED 灯亮;当输入信号为低时,蜂鸣器不响,LED 不亮。6.根据权利要求5所述的无线信号检测报警方法,其特征在于,所述步骤B中通过电感提高信号的能量。7. 根据权利要求5 所述的无线信号检测报警方法,其特征在于,所述步骤E 具体判断是:当数字信号大于基准电压时,输出高电平;当数字信号小于基准电压时,输出低电平。8. 根据权利要求5 所述的无线信号检测报警方法,其特征在于,步骤F 具体为:接收到高电平时驱动无线信号检测报警器和发光二极管做出报警动作;接收到低电平时不驱动无线信号检测报警器和发光二极管做出报警动作。9.根据权利要求5所述的无线信号检测报警方法,其特征在于,所述步骤E中通过调节所述基准电压的范围来控制无线信号检测报警器的探测距离。
