专利号: 202323005923X
申请人: 青岛海贝海洋工程研究院有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2025-01-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

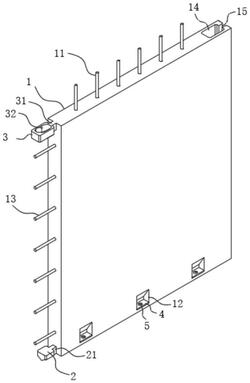

1.一种用于装配式建筑的整体墙板结构,包括预制墙板本体(1),其特征在于:

所述预制墙板本体(1)靠近一侧壁位置沿竖向设有柱腔(14),所述柱腔(14)外侧中部沿竖向设有竖槽(15);

所述预制墙板本体(1)远离于所述柱腔(14)的一侧壁顶底端分别依次设有顶部卡块(3)和底部卡块(2),所述顶部卡块(3)和底部卡块(2)与所述预制墙板本体(1)侧壁之间分别对应连接有连接块二(31)和连接块一(21),所述连接块一(21)和连接块二(31)分别与所述竖槽(15)沿竖向滑动卡接匹配,所述底部卡块(2)和所述顶部卡块(3)分别与所述柱腔(14)沿竖向套接匹配,所述顶部卡块(3)中部沿竖向设有贯穿其顶底面的浇筑孔(32)。

2.根据权利要求1所述的一种用于装配式建筑的整体墙板结构,其特征在于:所述底部卡块(2)与所述柱腔(14)中心外侧的部分沿竖向滑动套接匹配,所述柱腔(14)内侧壁中部的前后侧分别沿竖向均匀设有多个侧连接筋二(16),所述侧连接筋二(16)沿水平方向延伸,且所述侧连接筋二(16)的长度不大于所述柱腔(14)横截面长度的一半。

3.根据权利要求2所述的一种用于装配式建筑的整体墙板结构,其特征在于:所述预制墙板本体(1)对应于所述顶部卡块(3)的一侧壁中部沿竖向均匀设有多个连接筋一(13),所述连接筋一(13)分别沿水平方向延伸,且所述连接筋一(13)的长度为所述柱腔(14)横截面长度的1/2~1倍。

4.根据权利要求1所述的一种用于装配式建筑的整体墙板结构,其特征在于:所述底部卡块(2)的底部设有尖端结构。

5.根据权利要求1所述的一种用于装配式建筑的整体墙板结构,其特征在于:所述预制墙板本体(1)顶面设有多个沿竖向延伸的上连接筋(11)。

6.根据权利要求1所述的一种用于装配式建筑的整体墙板结构,其特征在于:所述预制墙板本体(1)正面底部沿横向均匀设有多个槽口(12),所述槽口(12)内腔底面嵌入有钢板(4),所述钢板(4)中部套装有底端沿竖向贯穿所述预制墙板本体(1)底面的螺纹套(5)。

7.根据权利要求1所述的一种用于装配式建筑的整体墙板结构,其特征在于:所述顶部卡块(3)和底部卡块(2)分别通过所述连接块二(31)和连接块一(21)与所述预制墙板本体(1)一体浇筑成型,且所述预制墙板本体(1)、底部卡块(2)、顶部卡块(3)、连接块二(31)和连接块一(21)分别内置有钢筋。
