专利号: 2023227309329
申请人: 海口明一环境工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2025-04-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

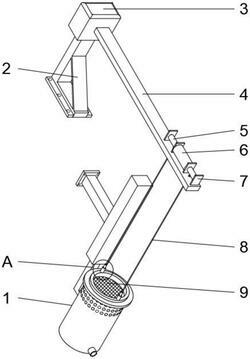

1.一种漂浮物清除装置,包括水面垃圾收集器本体(1),其特征在于:所述水面垃圾收集器本体(1)的顶部开口架设有收集网筒(9),所述收集网筒(9)的上方设有横板(4),所述横板(4)的顶部固定安装有提升组件,所述提升组件与收集网筒(9)之间共同安装有连接组件;

所述横板(4)的外表面滑动套接有壳体(3),所述壳体(3)的内底部固定安装有单轴电机(11),所述单轴电机(11)与横板(4)之间共同安装有横移组件。

2.根据权利要求1所述的一种漂浮物清除装置,其特征在于:所述提升组件包括四个安装板(7),且安装板(7)固定安装在横板(4)的顶部,中间两个安装板(7)之间设有双轴电机(6),且双轴电机(6)固定安装在横板(4)的顶部,相邻两个所述安装板(7)之间共同转动连接有收卷轮(5),且双轴电机(6)的两个驱动轴均贯穿相邻安装板(7)并与相邻收卷轮(5)之间固定连接,两个所述收卷轮(5)的外表面均固定绕卷有拉绳(8)。

3.根据权利要求2所述的一种漂浮物清除装置,其特征在于:所述横板(4)的顶部开设有两个通孔,且通孔与拉绳(8)相匹配。

4.根据权利要求3所述的一种漂浮物清除装置,其特征在于:所述连接组件包括固定环(16),且固定环(16)与收集网筒(9)之间固定连接,所述固定环(16)的顶部对称固定连接有两个螺套(15),两个所述螺套(15)均螺纹连接有螺栓(14),且螺栓(14)与拉绳(8)之间转动连接。

5.根据权利要求1所述的一种漂浮物清除装置,其特征在于:所述横移组件包括安装槽(12),且安装槽(12)开设在横板(4)的底部,所述安装槽(12)的内顶部固定安装有齿条(13)。

6.根据权利要求5所述的一种漂浮物清除装置,其特征在于:所述横移组件还包括齿轮(10),且齿轮(10)与单轴电机(11)的驱动轴之间固定连接,所述齿轮(10)与齿条(13)之间啮合连接。

7.根据权利要求1所述的一种漂浮物清除装置,其特征在于:所述壳体(3)的底部固定连接有支撑架(2)。
