专利号: 2023225714452
申请人: 王秀娟
专利类型:实用新型
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2025-03-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

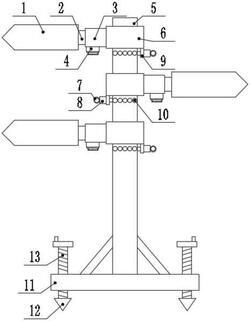

1.一种可拆卸的指示牌,包括立柱(5)和底板(11),其特征在于,所述立柱(5)表面开设了环形槽(15),环形槽(15)内部转动连接了调节转环(14),调节转环(14)外表面固定连接了与立柱(5)转动连接的调节环(6),调节环(6)下端在立柱(5)表面开设了若干呈圆周均匀分布的定位孔(10),所述调节环(6)通过设置了限位机构一与立柱(5)之间相连接,所述调节环(6)表面固定连接了安装框(3),安装框(3)内部滑动连接了拆卸板(2),拆卸板(2)一侧固定连接了方向牌(1),所述拆卸板(2)下端开设了卡槽(20),所述拆卸板(2)通过设置了限位机构二与安装框(3)之间相连接。

2.根据权利要求1所述一种可拆卸的指示牌,其特征在于,所述立柱(5)与底板(11)之间固定连接,所述立柱(5)两侧均固定连接了与底板(11)上端表面固定连接的稳定杆。

3.根据权利要求1所述一种可拆卸的指示牌,其特征在于,所述底板(11)上表面两端均设置了旋转把手,旋转把手下端固定连接了贯穿底板(11)并与贯穿部位螺纹连接的稳固螺杆(13),稳固螺杆(13)下端固定连接了稳固尖头(12)。

4.根据权利要求1所述一种可拆卸的指示牌,其特征在于,所述限位机构一包括与调节环(6)下端固定连接的固定板(9),固定板(9)一面设置了贯穿固定板(9)并与贯穿部位固定连接的限位筒(8)。

5.根据权利要求4所述一种可拆卸的指示牌,其特征在于,所述限位筒(8)内部滑动连接了滑板(17),滑板(17)一面固定连接了贯穿限位筒(8)并与贯穿部位滑动连接并且与定位孔(10)内部滑动连接的定位柱(16)。

6.根据权利要求5所述一种可拆卸的指示牌,其特征在于,所述滑板(17)另一面固定连接了贯穿限位筒(8)并与贯穿部位滑动连接的拉杆一(18),拉杆一(18)一端固定连接了拉环(7),所述拉杆一(18)表面滑动连接了两端分布与滑板(17)另一面和限位筒(8)内部一端固定连接的弹簧一(19)。

7.根据权利要求1所述一种可拆卸的指示牌,其特征在于,所述限位机构二包括与安装框(3)下端固定连接的限位框(4),限位框(4)内部滑动连接了移动板(21),移动板(21)一面固定连接了贯穿安装框(3)并与贯穿部位滑动连接并且与卡槽(20)滑动连接的卡板(25)。

8.根据权利要求7所述一种可拆卸的指示牌,其特征在于,所述移动板(21)另一面固定连接了两个均贯穿限位框(4)并与贯穿部位滑动连接的拉杆二(22),拉杆二(22)表面均滑动连接了两端分别与移动板(21)另一面和限位框(4)内部一端固定连接的弹簧二(23),所述限位框(4)下端设置了带有把手并且与两个所述拉杆二(22)一端固定连接的拉板(24)。
