专利号: 2023223663742
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-03-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

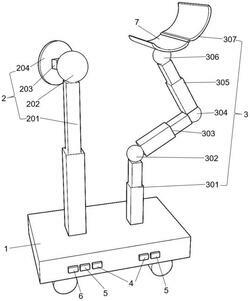

1.一种园林绿化树木修剪装置,包括底座(1),其特征在于,所述底座(1)上设有修剪机构(2)和收纳机构(3);

所述修剪机构(2)包括第一支架(201)、第一转轴(202)、修剪座(203)和切割盘(204),所述第一支架(201)一端连接所述底座(1),所述第一支架(201)远离所述底座(1)一端连接所述第一转轴(202),所述修剪座(203)一端连接所述第一转轴(202),所述修剪座(203)远离所述第一转轴(202)一端连接所述切割盘(204);

所述收纳机构(3)包括第二支架(301)、第二转轴(302)、第三支架(303)、第三转轴(304)、第四支架(305)、第四转轴(306)和收纳器(307),所述第二支架(301)一端连接所述底座(1),所述第二支架(301)远离所述底座(1)一端连接所述第二转轴(302),所述第二转轴(302)连接所述第三支架(303),所述第三支架(303)远离所述第二转轴(302)一端连接所述第三转轴(304),所述第三转轴(304)连接所述第四支架(305),所述第四支架(305)远离所述第三转轴(304)一端连接所述收纳器(307)。

2.根据权利要求1所述的修剪装置,其特征在于,所述第一支架(201)、所述第二支架(301)、所述第三支架(303)和所述第四支架(305)均为可伸缩支架。

3.根据权利要求1所述的修剪装置,其特征在于,所述收纳器(307)可为防滑夹(7)或者收纳网(8)。

4.根据权利要求1所述的修剪装置,其特征在于,所述收纳器(307)可拆卸设置。

5.根据权利要求1所述的修剪装置,其特征在于,所述底座(1)对应所述修剪机构(2)位置设有转轴角度控制器(4)、支架伸缩控制器(5)和修剪开关(6)。

6.根据权利要求5所述的修剪装置,其特征在于,所述转轴角度控制器(4)、所述支架伸缩控制器(5)和所述修剪开关(6)与修剪机构(2)电气连接。

7.根据权利要求1所述的修剪装置,其特征在于,所述底座(1)对应所述收纳机构(3)位置设有转轴角度控制器(4)和支架伸缩控制器(5)。

8.根据权利要求7所述的修剪装置,其特征在于,所述转轴角度控制器(4)和所述支架伸缩控制器(5)与所述收纳机构(3)电气连接。
