专利号: 2023221983233
申请人: 武汉诺曼克建材有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 清洁
更新日期:2025-01-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

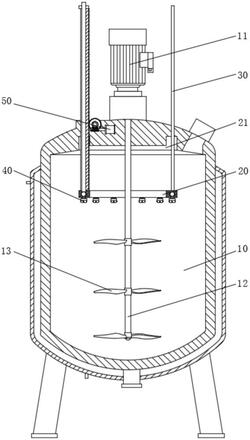

1.一种防静电涂料混合罐清洁结构,包括外壳,外壳的顶部固定有驱动电机,驱动电机的输出轴固定有位于外壳内部的混合轴,混合轴的外部固定有多个混合杆,其特征在于,还包括:活动环,其通过驱动结构可上下活动的设置于外壳的内部;

多个旋转喷头,其均匀设置于活动环的底部,并外接水源;

导杆,其与活动环固定连接,并穿过外壳,与外壳滑动连接。

2.根据权利要求1所述的一种防静电涂料混合罐清洁结构,其特征在于,所述活动环的内径大于混合杆的转动范围的直径;

活动环的圆心位于混合轴的轴心。

3.根据权利要求1所述的一种防静电涂料混合罐清洁结构,其特征在于,所述外壳的内壁顶部开设有放置槽,放置槽与活动环相适配,活动环和旋转喷头可移动至放置槽的内部。

4.根据权利要求1所述的一种防静电涂料混合罐清洁结构,其特征在于,所述驱动结构包括:活动杆,其固定于活动环的顶部,并穿过外壳,与外壳滑动连接,且一侧设置有齿条;

转轴,其可转动的设置于外壳的内部;

齿轮,其与转轴固定连接,并与齿条啮合;

蜗轮,其与转轴固定连接;

调节电机,其固定于外壳的内部;

蜗杆,其固定于调节电机的输出轴,并与蜗轮啮合。

5.根据权利要求4所述的一种防静电涂料混合罐清洁结构,其特征在于,所述活动杆的顶部固定有限位块。

6.根据权利要求4所述的一种防静电涂料混合罐清洁结构,其特征在于,所述活动环的内部固定有环形管,环形管与旋转喷头连通;

环形管的顶部固定有进液管,进液管穿过活动杆,自带电磁阀,并外接水源。

7.根据权利要求6所述的一种防静电涂料混合罐清洁结构,其特征在于,所述活动杆远离齿条的一侧开设有存放槽,进液管位于存放槽的内部。
