专利号: 2023221846344
申请人: 株洲市众城实业有限责任公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2025-01-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

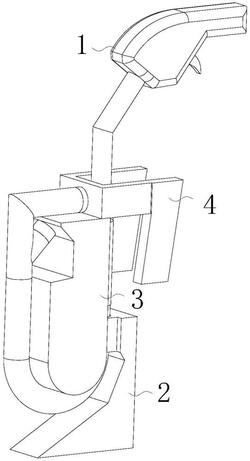

1.一种机床工作区吸尘装置,包括高压气枪(1),其特征在于,还包括吸尘机构(2),所述吸尘机构(2)包括:连通管(22),其固定连通于所述高压气枪(1)上;

换向管(32),其固定连通于所述连通管(22)上;

吸尘头(21),其固定连通于所述换向管(32)上;

收拢头(23),其设置于所述连通管(22)内并朝向所述换向管(32)。

2.根据权利要求1所述的一种机床工作区吸尘装置,其特征在于,所述收拢头(23)上设置有收尘机构(3),所述收尘机构(3)包括固定连通于所述换向管(32)上的分叉管(33),所述分叉管(33)上固定连通有收尘盒(31)。

3.根据权利要求1所述的一种机床工作区吸尘装置,其特征在于,所述换向管(32)内设置有翻转环(321)。

4.根据权利要求2所述的一种机床工作区吸尘装置,其特征在于,所述分叉管(33)上开设有透气槽(331)。

5.根据权利要求2所述的一种机床工作区吸尘装置,其特征在于,所述换向管(32)上设置有辅助组件(4),所述辅助组件(4)包括固定连通于所述换向管(32)上的出气管(41),所述出气管(41)上固定连通有倾斜分流管(42),所述倾斜分流管(42)朝向吸尘头(21)。

6.根据权利要求1所述的一种机床工作区吸尘装置,其特征在于,所述吸尘头(21)为金属头。

7.根据权利要求3所述的一种机床工作区吸尘装置,其特征在于,所述翻转环(321)为耐磨橡胶环。
