专利号: 2023221430803
申请人: 汇信智谷(武汉)信息技术有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2024-04-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

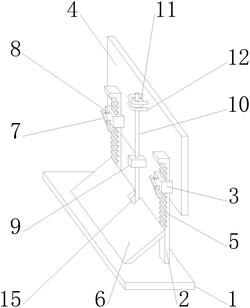

1.一种防倒告示牌,包括底板(1)、立杆(2)、板体(4)和长螺杆(10),其特征在于:所述底板(1)顶部分别与立杆(2)和长螺杆(10)固定连接,所述板体(4)外壁与套板(3)固定连接,且所述立杆(2)与套板(3)内部活动套接,所述板体(4)顶部与蜗杆(13)转动连接,所述蜗杆(13)两端都与风扇(14)的扇叶固定连接,所述板体(4)侧壁与限位环(12)固定连接,所述长螺杆(10)位于限位环(12)内部,所述长螺杆(10)与齿轮(11)螺纹套接,且所述齿轮(11)与蜗杆(13)啮合连接。

2.根据权利要求1所述的防倒告示牌,其特征在于:所述底板(1)两侧分别设有两个对称分布的立杆(2),每个所述立杆(2)截面都为L形结构。

3.根据权利要求1所述的防倒告示牌,其特征在于:所述立杆(2)表面开设有棘齿(5),所述立杆(2)与板体(4)侧壁贴合连接。

4.根据权利要求1所述的防倒告示牌,其特征在于:所述板体(4)侧壁与两个对称分布的套板(3)固定连接,两个所述套板(3)截面都为U形结构。

5.根据权利要求1所述的防倒告示牌,其特征在于:所述套板(3)侧壁与棘爪(7)中部转动连接,所述棘爪(7)底部与棘齿(5)卡接,且所述棘爪(7)顶部通过弹簧(8)与套板(3)连接。

6.根据权利要求1所述的防倒告示牌,其特征在于:所述套板(3)侧壁与固定块(16)固定连接,所述固定块(16)中部与螺栓(17)螺纹连接,且所述螺栓(17)端部接触板体(4)。

7.根据权利要求1所述的防倒告示牌,其特征在于:所述板体(4)底端中部与限位块(9)固定连接,且所述限位块(9)内部与长螺杆(10)活动套接。

8.根据权利要求1所述的防倒告示牌,其特征在于:所述底板(1)通过加强板(6)与两个立杆(2)固定连接,所述加强板(6)为倾斜设置,所述加强板(6)顶端开设有用于长螺杆(10)安装的开口(15),所述开口(15)宽度大于限位块(9)宽度。

9.根据权利要求1所述的防倒告示牌,其特征在于:所述板体(4)顶部设有两个限位环(12),两个所述限位环(12)内部都与长螺杆(10)活动套接。

10.根据权利要求1所述的防倒告示牌,其特征在于:所述齿轮(11)为圆环形结构,所述齿轮(11)两侧均与限位环(12)接触。
