专利号: 2023221113112
申请人: 上海温式建材有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般门、窗、百叶窗或卷辊遮帘;梯子
更新日期:2025-01-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

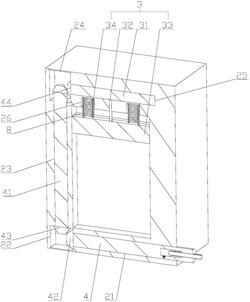

1.一种门窗无缝安装结构,包括门窗框架(1),其特征是:所述门窗框架(1)的侧壁上贯穿开设有安装槽(2),所述安装槽(2)的内顶壁与内底壁上共同固定设置有窗户(11),所述窗户(11)与门窗框架(1)之间通过防水胶相互粘接,所述门窗框架(1)的侧壁上开设有第一转动槽(21),所述第一转动槽(21)的内壁上开设有第一容纳槽(22),所述第一容纳槽(22)的内顶壁上开设有第二转动槽(23),所述第二转动槽(23)的内顶壁上开设有第二容纳槽(24),所述第二容纳槽(24)的内壁上开设有第三转动槽(25),所述门窗框架(1)上设置有用于清洁窗户(11)的清洁组件(3)。

2.根据权利要求1所述的一种门窗无缝安装结构,其特征是:所述安装槽(2)的内顶壁上对称开设有弹簧槽(26),所述清洁组件(3)包括转动设置在第三转动槽(25)内的第三转动杆(31)、固定设置有在第三转动杆(31)侧壁上的固定绳(32)、固定设置在固定绳(32)远离第三转动杆(31)一端的清洁板(33)以及两个分别固定设置在两个弹簧槽(26)内顶壁上的第一弹簧(34),两个所述第一弹簧(34)的另一端均固定设置在清洁板(33)的上表面,所述清洁板(33)与窗户(11)滑动连接。

3.根据权利要求2所述的一种门窗无缝安装结构,其特征是:所述第一转动槽(21)内转动设置有第一转动杆(4),所述第二转动槽(23)内转动设置有第二转动杆(41),所述第一转动杆(4)靠近第二转动杆(41)的侧壁上固定设置有第一锥齿轮(42),所述第二转动杆(41)的两端均固定设置有第二锥齿轮(43),所述第三转动杆(31)靠近第二转动杆(41)的侧壁上固定设置有第三锥齿轮(44),所述第一锥齿轮(42)与临近的第二锥齿轮(43)相互啮合,所述第三锥齿轮(44)与临近的第二锥齿轮(43)相互啮合。

4.根据权利要求3所述的一种门窗无缝安装结构,其特征是:所述第一转动杆(4)的侧壁上开设有固定槽(27),所述固定槽(27)的内壁上开设有滑槽(28),所述滑槽(28)内滑动设置有滑块(5),所述固定槽(27)内固定设置有固定块(51),所述固定块(51)靠近滑块(5)的侧壁与其中一个侧壁相交的棱边上开设有第一倾斜面(52)。

5.根据权利要求4所述的一种门窗无缝安装结构,其特征是:所述第一转动杆(4)的侧壁上螺纹贯穿设置有螺纹杆(6),所述螺纹杆(6)与滑块(5)转动连接。

6.根据权利要求4所述的一种门窗无缝安装结构,其特征是:所述固定槽(27)的内底壁上开设有复位槽(29),所述复位槽(29)内滑动设置有复位块(7),所述复位块(7)远离第一转动槽(21)内壁的侧壁上固定设置有第二弹簧(71),所述第二弹簧(71)的另一端固定设置在复位槽(29)远离第一转动槽(21)的内壁上,所述复位块(7)的上表面与固定块(51)的底面相互固定。

7.根据权利要求2所述的一种门窗无缝安装结构,其特征是:所述清洁板(33)靠近窗户(11)的侧壁上固定设置有清洁棉(8)。

8.根据权利要求4所述的一种门窗无缝安装结构,其特征是:所述固定块(51)靠近第一转动槽(21)内壁的侧壁上固定设置有橡胶片(9)。
