专利号: 2023221073897
申请人: 绍兴市祥瑞包装制品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2025-03-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

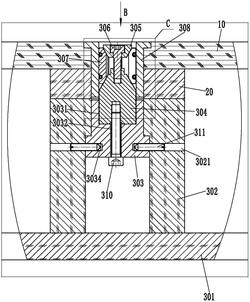

1.一种可拆卸式托盘,包括面板(10),面板(10)的底部固定有多个纵向设置的桥板(20),其特征在于:每个桥板(20)可拆卸连接有底座组件(30);

所述底座组件(30)包括横向设置的底板(301)和均布固定在底板(301)上的多个木墩(302);每个木墩(302)的上端插套并固定有支撑座(303),支撑座(303)上固定有锥形底座(304),锥形底座(304)的上方设有锥形挤压套(305),锥形挤压套(305)上套件有螺钉(306),螺钉(306)螺接在锥形底座(304)上;

锥形底座(304)和锥形挤压套(305)之间夹持有多个圆周均布的扇形顶片(307),扇形顶片(307)的外壁抵靠在支撑套(308)的内壁上,支撑套(308)插套并固定在面板(10)和桥板(20)上。

2.根据权利要求1所述的一种可拆卸式托盘,其特征在于:所述扇形顶片(307)的外壁上成型有两道上下设置的横截面呈半腰型状的弧形槽(3071);

多个扇形顶片(307)上的同一高度的弧形槽(3071)内套接有弹性绳(309)。

3. 根据权利要求1所述的一种可拆卸式托盘,其特征在于: 所述扇形顶片(307)的外径与支撑套(308)的内径相等设置。

4.根据权利要求3所述的一种可拆卸式托盘,其特征在于:所述扇形顶片(307)的外壁上和支撑套(308)的内壁上成型有若干直纹或网纹。

5.根据权利要求1所述的一种可拆卸式托盘,其特征在于:所述锥形底座(304)成型有上小下大设置的第一锥台(3041),所述锥形挤压套(305)成型有上大下小设置的第二锥台(3051),所述扇形顶片(307)的内壁上成型有一对上下对称设置的斜面(3072),扇形顶片(307)上端的斜面(3072)压靠在第二锥台(3051)上,扇形顶片(307)下端的斜面(3072)压靠在第一锥台(3041)上。

6.根据权利要求1所述的一种可拆卸式托盘,其特征在于:所述支撑座(303)呈台阶柱体状,支撑座(303)插套在木墩(302)的台阶孔内;

所述支撑座(303)上成型有上侧开口的与锥形底座(304)相配合的插孔(3031),插孔(3031)的底部成型有与其偏心设置的螺栓通孔(3032);

所述螺栓通孔(3032)内套接有第二螺钉(310),第二螺钉(310)螺接在支撑座(303)上,支撑座(303)与第二螺钉(310)偏心设置;

所述支撑座(303)上成型有径向设置的限位螺孔(3034),限位螺孔(3034)内螺接有螺杆(311),螺杆(311)插套在木墩(302)的限位孔(3021)内。

7.根据权利要求1所述的一种可拆卸式托盘,其特征在于:所述支撑座(303)的最上端低于木墩(302)的上表面;所述支撑套(308)的最低端高于桥板(20)的下表面。
