专利号: 2023219494296
申请人: 漳州玉露食品科技股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-05-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

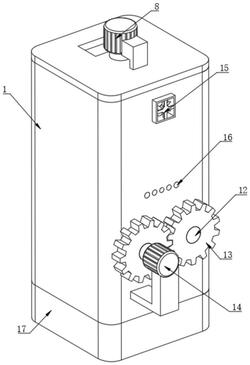

1.一种茶叶制作用茶叶烘干粉磨装置,其特征在于:包括加工仓(1),所述加工仓(1)内设置有上下设置的粉碎室(2)和研磨室(3),所述加工仓(1)的内壁固定装配有水平设置的滤板(4),且滤板(4)将加工仓(1)的内腔分为上下的粉碎室(2)和研磨室(3),所述滤板(4)上开设有若干个滤孔(401),所述粉碎室(2)内转动装配有竖直转轴(5),所述竖直转轴(5)上固定套装有若干个粉碎扇(6),所述加工仓(1)的顶部卡接有顶盖(7),且竖直转轴(5)的顶端贯穿顶盖(7),所述竖直转轴(5)和顶盖(7)转动装配,所述顶盖(7)的顶部固定设置有第一电机(8),且第一电机(8)的输出轴和竖直转轴(5)的顶端固定连接,所述顶盖(7)的顶部开设有入料口(9),所述研磨室(3)内转动装配有两个研磨辊(10),两个所述研磨辊(10)的轴线均设置有水平转轴(12),所述水平转轴(12)的一端贯穿加工仓(1)的侧壁,所述水平转轴(12)和加工仓(1)转动连接,所述水平转轴(12)位于加工仓(1)外侧的一端固定套装有齿轮(13),且两个齿轮(13)相互啮合,所述加工仓(1)的侧壁固定设置有第二电机(14),且第二电机(14)的输出轴和其中一个水平转轴(12)固定连接,所述加工仓(1)的侧壁固定装配有热风扇(15),且热风扇(15)贯穿加工仓(1)的侧壁,所述热风扇(15)的鼓风方向朝向粉碎室(2)的内部,所述加工仓(1)的两侧均开设有导流孔(16),且导流孔(16)将研磨室(3)和外部连通,所述导流孔(16)的高度位于滤板(4)和研磨辊(10)之间。

2.根据权利要求1所述的一种茶叶制作用茶叶烘干粉磨装置,其特征在于:所述竖直转轴(5)通过轴承和顶盖(7)与滤板(4)转动装配。

3.根据权利要求1所述的一种茶叶制作用茶叶烘干粉磨装置,其特征在于:所述滤孔(401)为圆形,且滤孔(401)的直径为10mm。

4.根据权利要求1所述的一种茶叶制作用茶叶烘干粉磨装置,其特征在于:所述研磨辊(10)上设置有两个导流板(11),所述导流板(11)朝向两个研磨辊(10)之间倾斜。

5.根据权利要求1所述的一种茶叶制作用茶叶烘干粉磨装置,其特征在于:所述粉碎扇(6)包括固定环(601),所述固定环(601)外部固定连接有六个粉碎刀片(602),且六个粉碎刀片(602)围绕固定环(601)圆心均匀分布。

6.根据权利要求1所述的一种茶叶制作用茶叶烘干粉磨装置,其特征在于:所述加工仓(1)的底部固定设置有收集仓(17),且加工仓(1)和收集仓(17)卡扣连接。
