专利号: 2023218190039
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

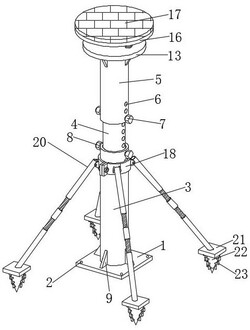

1.一种可拆卸装配式建筑支撑立柱模块,包括固定座(1),其特征在于:所述固定座(1)的顶部固定连接有支撑柱(3),所述支撑柱(3)内腔的顶部活动设置有调节柱(4),所述调节柱(4)外表面的顶部活动套设有连接柱(5),所述支撑柱(3)左右两侧的顶部与调节柱(4)的左右两侧和连接柱(5)左右两侧的底部均开设有螺纹槽(6),所述螺纹槽(6)的内腔螺纹连接有螺栓一(7),所述螺栓一(7)的左侧螺纹套设有螺母一(8),所述连接柱(5)内腔的顶部固定连接有固定板(10),所述固定板(10)的顶部固定连接有旋转电机(11),所述旋转电机(11)的顶部固定连接有连接杆(12),所述连接杆(12)的顶部固定连接有转板(13)。

2.根据权利要求1所述的一种可拆卸装配式建筑支撑立柱模块,其特征在于:所述转板(13)顶部的左右两侧均固定连接有电动推杆(14),所述电动推杆(14)的顶部固定连接有支撑板(16),所述电动推杆(14)的外圈活动套设有减震弹簧(15),所述减震弹簧(15)的底部与转板(13)的顶部固定连接,所述减震弹簧(15)的顶部与支撑板(16)的底部固定连接,所述支撑板(16)的顶部固定连接有减震板(17),所述支撑柱(3)外表面的顶部活动套设有固定抱箍(18),所述固定抱箍(18)的外表面固定连接有旋转块(19),所述旋转块(19)的内侧通过转轴活动连接有稳定结构(20)。

3.根据权利要求1所述的一种可拆卸装配式建筑支撑立柱模块,其特征在于:所述固定座(1)的顶部贯穿开设有插槽(2),所述插槽(2)的数量为四个。

4.根据权利要求1所述的一种可拆卸装配式建筑支撑立柱模块,其特征在于:所述固定座(1)的顶部与转板(13)的底部均固定连接有锥形座(9),所述锥形座(9)的内侧分别与支撑柱(3)与连接柱(5)的外侧固定连接。

5.根据权利要求2所述的一种可拆卸装配式建筑支撑立柱模块,其特征在于:所述固定抱箍(18)包括抱箍一(181),所述抱箍一(181)的内侧与支撑柱(3)外表面顶部的右侧活动连接,所述抱箍一(181)的左侧设置连接有抱箍二(182),所述抱箍一(181)与抱箍二(182)的前侧与后侧均贯穿设置有螺栓二(183),所述螺栓二(183)的右侧螺纹连接有螺母二(184)。

6.根据权利要求2所述的一种可拆卸装配式建筑支撑立柱模块,其特征在于:所述稳定结构(20)包括上连接筒(201),所述上连接筒(201)的顶部与旋转块(19)的内腔活动连接,所述上连接筒(201)内腔的底部螺纹连接有螺杆一(202),所述螺杆一(202)外表面的底部螺纹套设有螺纹套筒(203),所述螺纹套筒(203)内腔的底部螺纹连接有螺杆二(204),所述螺杆二(204)外表面的底部螺纹套设有下连接筒(205)。

7.根据权利要求6所述的一种可拆卸装配式建筑支撑立柱模块,其特征在于:所述下连接筒(205)的底部固定连接有顶板(21),所述顶板(21)的底部固定连接有地锥(22),所述地锥(22)的外表面固定连接有倒刺(23),所述倒刺(23)的数量为若干个。
