专利号: 2023217833500
申请人: 刘爱东
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2025-04-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

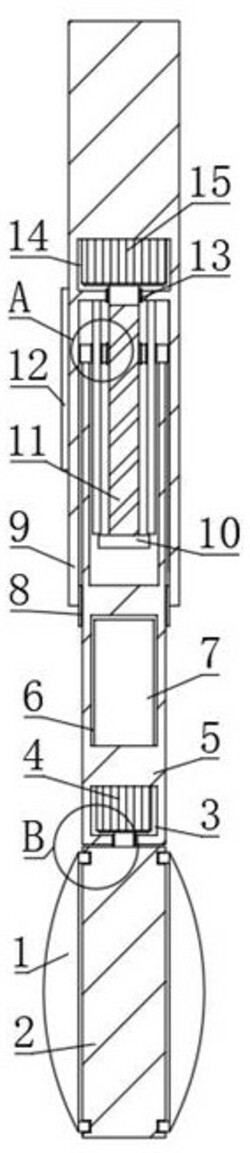

1.化工实验搅拌棒,包括支撑柱(9),其特征在于:所述支撑柱(9)内部开设有第一内槽(14),所述第一内槽(14)内部一侧设置有第一驱动电机(15),所述第一驱动电机(15)输出轴一端设置有螺纹杆(11),所述螺纹杆(11)一端设置有限位板(10);

所述螺纹杆(11)表面螺纹连接有螺纹套(19),所述螺纹套(19)表面固定连接有支撑板(16),所述支撑板(16)一侧固定连接有连接柱(5),所述连接柱(5)内部开设有第二内槽(3),所述第二内槽(3)内部设置有第二驱动电机(4),所述第二驱动电机(4)输出轴一端设置有安装块(2),所述安装块(2)内部开设有卡槽(20),所述卡槽(20)内卡接有卡块(21),所述卡块(21)一侧固定连接有搅拌扇(1),所述支撑柱(9)表面设置有显示器(23)。

2.根据权利要求1所述的化工实验搅拌棒,其特征在于:所述支撑板(16)内侧固定连接有连接套(17),所述连接套(17)内套接有连接杆(18),所述连接杆(18)一端固定连接在连接柱(5)内部一侧。

3.根据权利要求1所述的化工实验搅拌棒,其特征在于:所述支撑柱(9)内侧固定连接有第一套筒(8),所述第一驱动电机(15)输出轴套接在第一套筒(8)内部。

4.根据权利要求1所述的化工实验搅拌棒,其特征在于:所述连接柱(5)内侧固定连接有第二套筒(22),所述第二驱动电机(4)输出轴套接在第二套筒(22)内部。

5.根据权利要求1所述的化工实验搅拌棒,其特征在于:所述连接柱(5)内侧开设有第三内槽(6),所述第三内槽(6)内部设置有蓄电池(7),所述支撑柱(9)内侧固定连接有支撑套(13),所述连接柱(5)套接在支撑套(13)内部。

6.根据权利要求1所述的化工实验搅拌棒,其特征在于:所述支撑柱(9)表面设置有操控面板(12),所述操控面板(12)与第一驱动电机(15)、蓄电池(7)、第二驱动电机(4)和显示器(23)通过导线电性连接。
