专利号: 2023217659186
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-03-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

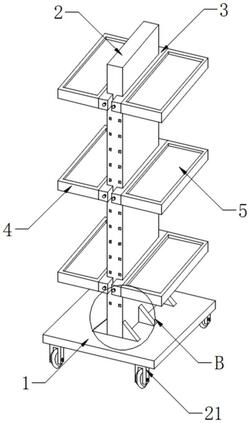

1.一种花卉种植用种植架,包括支座(1),其特征在于:所述支座(1)顶端的中部固定安装有支撑架(2),所述支撑架(2)的两侧均滑动连接有若干个U型板(3),每个所述U型板(3)的一侧均固定安装有托板(4),每个所述托板(4)的表面均开设有放置槽(5),每个所述U型板(3)的内部均开设有两个空心槽(6),每个所述空心槽(6)的内部均滑动连接有条形限位杆(7),所述支撑架(2)的表面均匀的开设有若干个与条形限位杆(7)相匹配的限位孔(19),每个所述条形限位杆(7)的表面均开设有弧形槽(8),每个所述弧形槽(8)的表面均设有圆球(9),每个所述空心槽(6)的内部均固定安装有支杆(10),每个所述支杆(10)的表面均转动连接有摆动杆(11),每个所述摆动杆(11)的一端均与圆球(9)的表面固定连接,每个所述空心槽(6)的内部均滑动连接有按压杆(12),每个所述按压杆(12)的顶端分别与对应的摆动杆(11)的表面相互接触。

2.根据权利要求1所述的一种花卉种植用种植架,其特征在于,每个所述条形限位杆(7)的底端均固定安装有横板(14),每个所述横板(14)的底端均固定安装有第一弹簧(15),每个所述第一弹簧(15)的底端均与空心槽(6)的内壁固定连接。

3.根据权利要求1所述的一种花卉种植用种植架,其特征在于,每个所述按压杆(12)的顶部均固定安装有限位板(16),每个所述按压杆(12)的表面均套设有第二弹簧(17),每个所述第二弹簧(17)的一端均与空心槽(6)的内壁固定连接,每个所述第二弹簧(17)的另一端均与限位板(16)的表面固定连接。

4.根据权利要求1所述的一种花卉种植用种植架,其特征在于,每个所述按压杆(12)的另一端均穿过空心槽(6)并与空心槽(6)外部设置的按压帽(13)固定连接。

5.根据权利要求1所述的一种花卉种植用种植架,其特征在于,所述支座(1)底端的四个边角均固定安装有走轮(21),四个所述走轮(21)的一侧均设有轮刹,所述支撑架(2)两侧的底部均匀的固定安装有若干个加固板(20),每个所述加固板(20)的底端均与支座(1)的表面固定连接。

6.根据权利要求2所述的一种花卉种植用种植架,其特征在于,每个所述横板(14)的内部均滑动连接有导向杆(18),每个所述导向杆(18)的两端均与空心槽(6)的内壁固定连接。
