专利号: 2023216998296
申请人: 苏州汉润环能科技集团有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

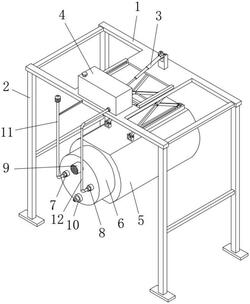

1.一种湖泊污染治理加药曝气机,包括安装架(1)和支撑腿(2),所述支撑腿(2)位于安装架(1)的下方与其固定安装,其特征在于:所述安装架(1)的顶部固定安装有储药箱(4),所述安装架(1)的下方分别设置有升降机构,所述升降机构的下方固定安装有外壳(5),所述外壳(5)的内侧设置有曝气机构。

2.根据权利要求1所述的一种湖泊污染治理加药曝气机,其特征在于:所述曝气机构包括曝气筒(6),所述曝气筒(6)固定套接在外壳(5)的左侧内部,所述外壳(5)的内侧固定安装有电机(14),所述电机(14)的输出端安装有凸轮(15),所述凸轮(15)远离电机(14)的一端转动安装有连杆(16),所述曝气筒(6)的内侧固定安装有固定板(19),所述固定板(19)的中心滑动套接有圆柱(17),所述圆柱(17)的左端固定安装有曝气活塞(18),所述曝气活塞(18)与曝气筒(6)滑动套接,所述圆柱(17)远离曝气活塞(18)的一端与连杆(16)远离凸轮(15)的一端铰接。

3.根据权利要求2所述的一种湖泊污染治理加药曝气机,其特征在于:所述曝气筒(6)的左侧分别固定安装有单向进气阀(7)、单向进药阀(8)、单向进水阀(9)和曝气头(10),所述单向进气阀(7)的一端固定安装有进气管(11),所述单向进药阀(8)与储药箱(4)之间固定安装有进药管(12),所述进气管(11)的顶端高于储药箱(4)的上表面。

4.根据权利要求1所述的一种湖泊污染治理加药曝气机,其特征在于:所述升降机构包括剪式折叠杆(21),所述安装架(1)顶部固定安装有两个第一滑轨(22),两个第一滑轨(22)之间滑动安装有活动杆(13),所述活动杆(13)的内侧固定安装有固定柱(23),所述安装架(1)的顶部铰接有电动伸缩杆(3),所述电动伸缩杆(3)的输出端与固定柱(23)活动套接,所述活动杆(13)的底部与剪式折叠杆(21)的左顶端铰接,所述剪式折叠杆(21)的右顶端与安装架(1)的底部铰接。

5.根据权利要求4所述的一种湖泊污染治理加药曝气机,其特征在于:所述外壳(5)的上表面固定安装有两个第二滑轨(24),所述剪式折叠杆(21)的右底端与第二滑轨(24)铰接滑动安装,所述剪式折叠杆(21)的左底端与外壳(5)的顶部铰接。

6.根据权利要求1所述的一种湖泊污染治理加药曝气机,其特征在于:所述外壳(5)的内侧固定安装有蓄电池(20),所述蓄电池(20)分别与电机(14)和电动伸缩杆(3)电性连接。
