专利号: 2023216737050
申请人: 鱼芳芹
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-04-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

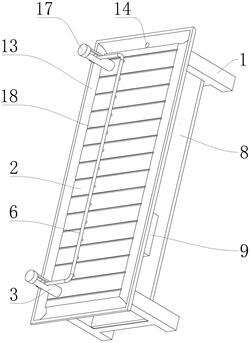

1.一种盆栽花卉放置喷淋架,包括支撑架(1),其特征在于:所述支撑架(1)的顶部安装有放置板(2),所述放置板(2)的顶部设置有固定筒(3),所述固定筒(3)的顶部设置有滑槽(4),所述滑槽(4)的内部滑动卡接有滑块(5),所述滑块(5)的一端安装有升降杆(6),所述升降杆(6)的侧壁上设置有喷头(7),所述支撑架(1)的一侧壁上设置有支撑板(8),所述支撑板(8)的顶部安装有水箱(9)和水泵(10),所述水泵(10)的输入端与所述水箱(9)相连接,所述水泵(10)的输出端与所述喷头(7)相连接,所述固定筒(3)的侧壁上滑动卡接有固定块(11),所述固定块(11)的一侧壁上滑动卡接有旋钮(12),所述旋钮(12)的一端通过螺纹连接在所述滑块(5)的侧壁上。

2.根据权利要求1所述的一种盆栽花卉放置喷淋架,其特征在于:所述放置板(2)的一侧壁上安装有集水槽(13),所述集水槽(13)的底端安装有回流管(14),所述回流管(14)的侧壁上设置有过滤器(15),所述回流管(14)的一端与所述水箱(9)相连接。

3.根据权利要求1所述的一种盆栽花卉放置喷淋架,其特征在于:所述水箱(9)的顶部设置有进水口(16)。

4.根据权利要求1所述的一种盆栽花卉放置喷淋架,其特征在于:所述固定筒(3)的顶端通过螺纹连接有限位盖(17)。

5.根据权利要求1所述的一种盆栽花卉放置喷淋架,其特征在于:所述放置板(2)的顶部设置有导流槽(18)。

6.根据权利要求1所述的一种盆栽花卉放置喷淋架,其特征在于:所述支撑架(1)的内部为中空结构。

7.根据权利要求1所述的一种盆栽花卉放置喷淋架,其特征在于:所述旋钮(12)的侧壁上设置有防滑纹。
