专利号: 2023216499955
申请人: 安阳市涵缘机械设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 木材或类似材料的加工或保存;一般钉钉机或钉U形钉机
更新日期:2025-06-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

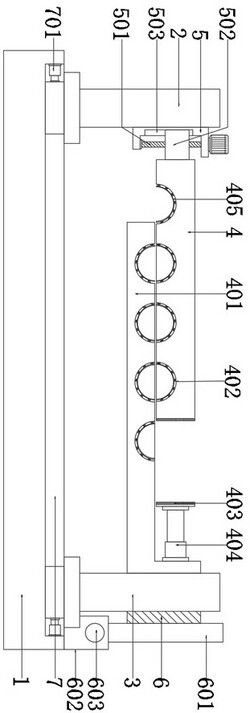

1.一种木料榫卯加工用夹持装置,包括机床(1)、安装架一(2)、安装架二(3),其特征在于:所述安装架一(2)、安装架二(3)置于机床(1)上端两侧且相对设置,所述机床(1)上方设置有夹持板一(4)、夹持板二(401)且夹持板一(4)、夹持板二(401)内侧分别设置有夹持槽(402),所述安装架一(2)一侧设置有调节组件,且调节组件包括安装板一(5)、转动连接在安装板一(5)内侧的螺纹杆(501),所述夹持板二(401)呈L型结构且其内侧设置有夹持板三(403),所述安装架二(3)外侧设置有旋转组件,且旋转组件包括转杆(6)、与转杆(6)固定连接的蜗轮(601)。

2.根据权利要求1所述的一种木料榫卯加工用夹持装置,其特征在于:所述夹持槽(402)内侧分别设置有移动板(405),且移动板(405)呈弧形结构,所述移动板(405)与夹持槽(402)之间固定连接有弹簧。

3.根据权利要求1所述的一种木料榫卯加工用夹持装置,其特征在于:所述夹持板一(4)一侧固定连接有移动块(502),且移动块(502)穿设在螺纹杆(501)上并与其螺纹连接,所述夹持板一(4)一侧与夹持板三(403)相对设置,且夹持板三(403)置于夹持板二(401)上方,所述夹持板三(403)与夹持板二(401)之间固定连接有电推杆一(404)。

4.根据权利要求3所述的一种木料榫卯加工用夹持装置,其特征在于:所述安装板一转动连接在安装架一(2)内侧,且其内壁开设置有滑槽一(503),所述移动块(502)滑动连接在滑槽一(503)内,所述安装板一(5)顶端固定连接有电机一,且电机一的输出端与螺纹杆(501)固定连接。

5.根据权利要求1所述的一种木料榫卯加工用夹持装置,其特征在于:所述机床(1)两侧分别固定连接有安装板二(602),且两个安装板二(602)之间转动连接有蜗杆(603),两个所述安装板二(602)其中一个安装板二(602)外侧且位于机床(1)上固定连接有电机二,且电机二的输出端与蜗杆(603)固定连接,所述蜗杆(603)置于蜗轮(601)下方,且与蜗轮(601)啮合。

6.根据权利要求1所述的一种木料榫卯加工用夹持装置,其特征在于:所述安装架二(3)上设置有贯穿孔(604),所述转杆(6)转动连接在贯穿孔(604)内,且转杆(6)的另一端与夹持板二(401)固定连接。

7.根据权利要求1所述的一种木料榫卯加工用夹持装置,其特征在于:所述机床(1)上开设有滑槽二(7),且安装架一(2)、安装架二(3)下端分别固定连接有滑块二,两个滑块二外侧分别与滑槽内壁之间固定连接有电推杆二(701)。
