专利号: 2023216464354
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

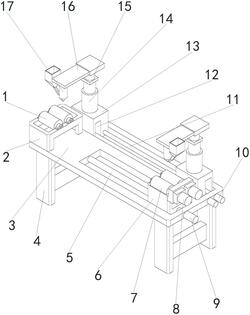

1.一种液压缸修复装置,其特征在于:包括工作台、转动机构和双端焊接机构,所述转动机构和所述双端焊接机构均安装于所述工作台上;

所述转动机构包括承接台和驱动台,所述工作台的一侧设置有第一调节机构,所述驱动台与所述第一调节机构相连接,所述承接台与所述工作台的一侧固定连接;

所述驱动台包括移动架、第一滚筒、第一转动座和第一转动驱动件,所述移动架的下部与所述第一调节机构相连接,所述移动架上部的两侧分别设置有一所述第一滚筒,所述第一滚筒均通过所述第一转动座与所述移动架相连接,一所述第一转动驱动件与一所述第一滚筒驱动连接;

所述承接台包括固定架、第二滚筒和第二转动座,所述固定架的下部与所述工作台的一侧固定连接,所述固定架上部的两侧分别设置有一所述第二滚筒,所述第二滚筒均通过所述第二转动座与所述固定架上部可转动连接。

2.如权利要求1所述的液压缸修复装置,其特征在于:所述第一调节机构包括第二转动驱动件和第一丝杠,所述工作台的一侧设置有第一移动槽,所述第一丝杠可转动连接于所述第一移动槽内,所述移动架下部设置有穿孔,所述第一丝杠穿设于所述穿孔内部。

3.如权利要求2所述的液压缸修复装置,其特征在于:所述双端焊接机构包括第二调节机构、固定板和埋弧焊机,所述工作台的另一侧设置有第二移动槽,所述第二移动槽的两端分别设置有一所述第二调节机构,所述第二调节机构通过所述固定板与所述埋弧焊机相连接。

4.如权利要求3所述的液压缸修复装置,其特征在于:所述第二调节机构包括调节座、第三转动驱动件、第二丝杆、直线驱动件、升降板和第四转动驱动件,所述调节座下部与所述第二移动槽可滑动连接,所述第二丝杆可转动连接于所述第二移动槽内部,所述调节座下部设置有与所述第二丝杆相适配的螺纹孔,所述第二丝杆穿设于所述螺纹孔内部,所述第三转动驱动件与所述第二丝杆驱动连接,所述调节座上部与所述直线驱动件的一端相连接,所述直线驱动件的另一端与所述升降板的一面直线驱动连接,所述升降板的另一面安装有所述第四转动驱动件,所述第四转动驱动件通过固定板与所述埋弧焊机相连接。

5.如权利要求4所述的液压缸修复装置,其特征在于:所述调节座下部还设置有避让槽,所述避让槽与所述螺纹孔相对设置,一所述第二丝杆穿设于所述螺纹孔内部,另一所述第二丝杆可活动连接于所述避让槽内部。

6.如权利要求4所述的液压缸修复装置,其特征在于:所述第一移动槽和所述第二移动槽内部均嵌设有滚珠,所述移动架通过滚珠与所述第一移动槽可滑动连接,所述调节座通过滚珠与所述第二移动槽可滑动连接。

7.如权利要求1所述的液压缸修复装置,其特征在于:所述工作台下表面固定连接有支撑腿。

8.如权利要求1所述的液压缸修复装置,其特征在于:所述第一滚筒和所述第一滚筒外表面均套设有摩擦套。
