专利号: 2023216393791
申请人: 王宇
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-04-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

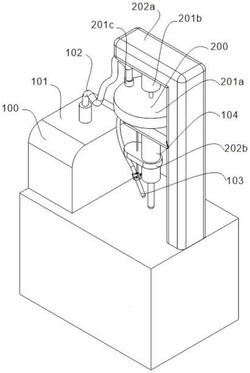

1.一种金属切削用冷却组件,其特征在于:包括,

主体组件(100),包括冷却装置(101)、输送管道(102)、喷头(103)以及切削装置(104),所述输送管道(102)一端与所述冷却装置(101)固定,所述喷头(103)一端与所述输送管道(102)固定,所述切削装置(104)位于所述喷头(103)一侧;

辅助组件(200),设置于所述冷却装置(101)一侧,包括旋转件(201)、支撑件(202)以及固定件(203),所述旋转件(201)位于所述喷头(103)上方,所述支撑件(202)设置于所述旋转件(201)一侧,所述固定件(203)位于所述支撑件(202)一侧。

2.根据权利要求1所述的一种金属切削用冷却组件,其特征在于:所述旋转件(201)包括转盘(201a)和电机(201b),所述转盘(201a)位于所述输送管道(102)一侧,所述电机(201b)输出端与所述转盘(201a)固定。

3.根据权利要求2所述的一种金属切削用冷却组件,其特征在于:所述旋转件(201)还包括固定套(201c),所述固定套(201c)与所述转盘(201a)转动连接。

4.根据权利要求1所述的一种金属切削用冷却组件,其特征在于:所述支撑件(202)包括支撑架(202a)和固定块(202b),所述支撑架(202a)一侧与所述冷却装置(101)固定,所述固定块(202b)与所述切削装置(104)转动连接。

5.根据权利要求4所述的一种金属切削用冷却组件,其特征在于:所述固定件(203)包括锁定套(203a)、第一连接块(203b)以及第二连接块(203c),所述锁定套(203a)设置于所述固定块(202b)下方,所述第一连接块(203b)一侧与所述锁定套(203a)固定,所述第二连接块(203c)一侧与所述锁定套(203a)固定。

6.根据权利要求5所述的一种金属切削用冷却组件,其特征在于:所述固定件(203)还包括螺栓(203d)和限位块(203e),所述螺栓(203d)与所述第一连接块(203b)转动连接,所述限位块(203e)一侧与所述螺栓(203d)固定。

7.根据权利要求6所述的一种金属切削用冷却组件,其特征在于:所述固定件(203)还包括连杆(203f),所述连杆(203f)与所述锁定套(203a)固定。
