专利号: 2023216344282
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-02-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

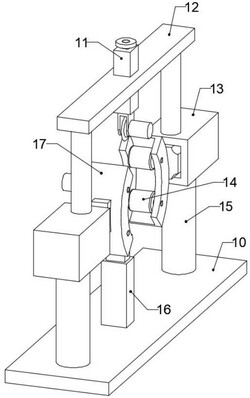

1.一种电力施工用管道切割设备,包括底座(10),其特征在于:所述底座(10)上侧设置有两个前后对称的弧形外壳(17),两个所述弧形外壳(17)内均设置有两个上下对称的夹持轮(14),所述底座(10)上侧设置有滑块座(16),所述滑块座(16)内设置有滑块(32),所述滑块(32)上端内设置有切刀(29),所述滑块座(16)上侧设置有套筒(11),所述套筒(11)内设置有伸缩杆(21),所述伸缩杆(21)下端内设置有锯片(19)。

2.根据权利要求1所述的一种电力施工用管道切割设备,其特征在于:所述底座(10)上侧设置有两个前后对称的气缸座(13),两个所述气缸座(13)与所述底座(10)之间均固定有支撑柱(15),两个所述气缸座(13)内均固定有气缸(22),两个所述弧形外壳(17)外侧面分别固定于两个所述气缸(22)内侧一端。

3.根据权利要求1所述的一种电力施工用管道切割设备,其特征在于:四个所述夹持轮(14)内均固定有夹持轮轴(28),四个所述夹持轮轴(28)分别与对应侧的所述弧形外壳(17)转动配合。

4.根据权利要求3所述的一种电力施工用管道切割设备,其特征在于:前侧的所述弧形外壳(17)左端面上固定有第二电机座(26),所述第二电机座(26)内固定有第二电机(27),前上侧的所述夹持轮轴(28)左端与所述第二电机(27)右端动力连接。

5.根据权利要求2所述的一种电力施工用管道切割设备,其特征在于:所述套筒(11)外周上固定有固定板(12),所述固定板(12)与前后两侧的所述气缸座(13)之间均固定有连接杆(18)。

6.根据权利要求5所述的一种电力施工用管道切割设备,其特征在于:所述伸缩杆(21)与所述套筒(11)滑动配合,所述伸缩杆(21)内螺纹配合有螺杆(20),所述螺杆(20)上侧部分向上延伸至所述套筒(11)外,所述螺杆(20)与所述套筒(11)转动配合。

7.根据权利要求6所述的一种电力施工用管道切割设备,其特征在于:所述锯片(19)内固定有锯片轴(25),所述锯片轴(25)贯穿所述伸缩杆(21),所述锯片轴(25)与所述伸缩杆(21)转动配合,所述伸缩杆(21)右端面固定有第一电机座(23),所述第一电机座(23)内固定有第一电机(24),所述第一电机(24)左端与所述锯片轴(25)右端动力连接。

8.根据权利要求1所述的一种电力施工用管道切割设备,其特征在于:所述滑块座(16)内设有开口向上的滑块腔(34),所述滑块(32)与所述滑块腔(34)滑动配合,所述滑块(32)与所述滑块腔(34)底壁之间固定有支撑弹簧(33)。

9.根据权利要求8所述的一种电力施工用管道切割设备,其特征在于:所述滑块(32)上端内设有切刀腔(31),所述切刀腔(31)上端以及后端均开口设置,所述切刀(29)铰接于所述切刀腔(31)内壁上,所述切刀(29)前端面与所述切刀腔(31)前侧壁之间固定有复位弹簧(30)。
