专利号: 2023216104912
申请人: 李双
专利类型:实用新型
专利状态:已下证
专利领域: 晶体生长〔3〕
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

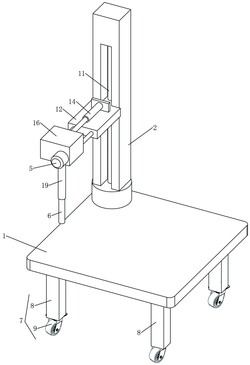

1.一种LBO晶体生长籽晶传动机构,其特征在于:该传动机构包括底座(1)、传动柱(2)、升降件(3)、液压缸(4)、旋转件(5)和籽晶杆(6);所述底座(1)水平分布,在所述底座(1)下端还设有支撑件(7);所述支撑件(7)包括固定柱(8)、移动轮(9)和支撑腿(10);所述固定柱(8)竖直分布地设置于底座(1),所述移动轮(9)通过支架固定安装于固定柱(8);所述支撑腿(10)可升降,以使得底座(1)可移动、可固定;所述传动柱(2)竖直分布,且与底座(1)保持可转动连接;所述升降件(3)包括主轴(11)、支撑座(12)、第一电机(13);所述第一电机(13)通过支架固定安装于底座(1);所述主轴(11)竖直分布地设置于传动柱(2)内部,且二者保持可相对转动、不可相对移动,主轴(11)与第一电机(13)的输出轴相连;所述支撑座(12)水平分布的设置于传动柱(2),且二者保持可相对移动,并与主轴(11)保持螺纹传动;所述液压缸(4)设置于支撑座(12),并可带动旋转件(5)整体移动;所述籽晶杆(6)设置于旋转件(5)输出端,旋转件(5)配置成可带动籽晶杆(6)进行旋转运动。

2.如权利要求1所述的一种LBO晶体生长籽晶传动机构,其特征在于:所述支撑腿(10)包括液压升降杆(14)和支撑垫脚(15);所述液压升降杆(14)一端与底座(1)连接、另一端连接所述支撑垫脚(15),所述支撑垫脚(15)采用高分子橡胶材质制作而成。

3.如权利要求2所述的一种LBO晶体生长籽晶传动机构,其特征在于:该底座(1)移动状态下,支撑腿(10)收缩,移动轮(9)接触地面;该底座(1)固定状态下,支撑腿(10)升起,移动轮(9)脱离地面。

4.如权利要求3所述的一种LBO晶体生长籽晶传动机构,其特征在于:所述传动柱(2)底端通过油液阻尼套与底座(1)保持转动连接。

5.如权利要求4所述的一种LBO晶体生长籽晶传动机构,其特征在于:所述旋转件(5)包括安装块(16)、蜗杆(17)、涡轮(18)、转轴(19);所述安装块(16)可移动地设置于支撑座(12),并与液压缸(4)的输出端连接;所述蜗杆(17)水平分布地设置于安装块(16),并保持二者可相对转动,所述蜗杆(17)的一端还连接有第二电机(20);所述涡轮(18)可转动地设置于安装块(16)内,并与蜗杆(17)保持啮合传动;所述转轴(19)套设于涡轮(18)的中心,且二者保持同步转动,所述转轴(19)底端与所述籽晶杆(6)连接。

6.如权利要求5所述的一种LBO晶体生长籽晶传动机构,其特征在于:所述籽晶杆(6)与转轴(19)之间通过螺纹转动连接固定。
