专利号: 2023216036281
申请人: 佛山市中力金属制品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 压力机
更新日期:2025-04-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

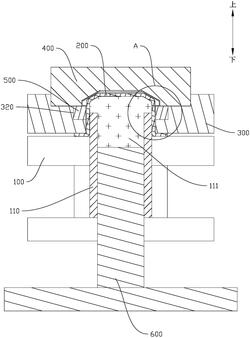

1.一种液压成型设备,其特征在于:包括:

下模,其设有筒体,所述筒体的顶部设有充液孔,所述充液孔内部填充流体;

膜套,其套设于所述筒体的顶端,所述膜套的边缘延伸到所述下模的顶部;

密封环,其连接于所述下模,所述密封环环绕设置于所述筒体的外围,所述密封环密封所述膜套的边缘;

上模,其上下移动地设置于所述下模的上方,所述上模的底部设有凹腔,所述上模向下移动抵接所述密封环使所述凹腔与所述膜套限定出成型腔。

2.根据权利要求1所述的液压成型设备,其特征在于:所述密封环的内孔壁顶端与所述膜套之间留有用于夹紧工件的夹紧槽,所述夹紧槽与所述成型腔连通,所述夹紧槽的底端低于所述筒体的顶端。

3.根据权利要求2所述的液压成型设备,其特征在于:所述密封环的内孔壁顶端设有环形槽,所述环形槽沿所述筒体的外周环绕一圈,所述液压成型设备还包括抵压环,所述抵压环设置于所述环形槽中,所述抵压环的内孔壁与所述膜套的外侧壁围成所述夹紧槽。

4.根据权利要求3所述的液压成型设备,其特征在于:所述凹腔的底端边缘抵接于所述抵压环的顶部。

5.根据权利要求3所述的液压成型设备,其特征在于:所述抵压环可拆卸地设置于所述环形槽中。

6.根据权利要求1所述的液压成型设备,其特征在于:所述密封环的顶部设有导向结构,所述导向结构引导所述上模沿竖直方向滑动。

7.根据权利要求6所述的液压成型设备,其特征在于:所述导向结构包括凹槽,所述凹槽的形状与所述上模的外形相匹配,所述上模向下移动插入所述凹槽中。

8.根据权利要求1所述的液压成型设备,其特征在于:所述液压成型设备包括加压机构,所述加压机构增大所述流体的压力。

9.根据权利要求8所述的液压成型设备,其特征在于:所述充液孔向下贯通所述筒体,所述加压机构包括活塞,所述活塞上下滑动地穿设于所述充液孔的底部。

10.根据权利要求1所述的液压成型设备,其特征在于:所述密封环的内孔壁底端设有圆角。
