专利号: 2023215538420
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2023-12-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

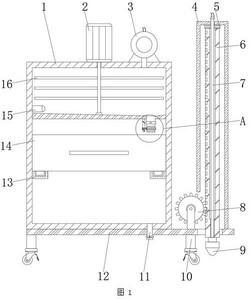

1.一种水质检测用可调节高度的取样装置,包括底座(12),其特征在于:所述底座(12)顶部表面的右侧开设有孔洞,所述底座(12)顶部表面的右侧固定连接有旋转装置(8)和外壳(4),所述外壳(4)内腔的顶部固定连接有顶板(5),所述顶板(5)的底部设置有升降柱(6),所述升降柱(6)的左侧开设有齿槽,所述升降柱(6)的底部贯穿孔洞并固定连接有吸水头(9),所述旋转装置(8)的右侧与齿槽啮合,所述外壳(4)顶部表面的中心处设置有伸缩管一(7),所述伸缩管一(7)的底部贯穿外壳(4)、顶板(5)和升降柱(6)并固定连接有吸水头(9),所述底座(12)顶部表面的左侧固定连接有箱体(1),所述箱体(1)的顶部从左至右依次固定连接有旋转电机(2)和水泵(3)。

2.根据权利要求1所述的一种水质检测用可调节高度的取样装置,其特征在于:所述水泵(3)出水端与箱体(1)顶部表面的右侧固定连通,所述水泵(3)的顶部固定连接有软管,软管的另一侧与伸缩管一(7)的顶部固定连通,所述底座(12)底部表面的四角均固定连接有万向轮(10),所述箱体(1)内腔左侧的顶部固定连接有水质检测器(15)。

3.根据权利要求1所述的一种水质检测用可调节高度的取样装置,其特征在于:所述箱体(1)内腔的顶部固定连接有层板(17),所述旋转电机(2)的底部固定连接有搅拌器(16),所述搅拌器(16)的底部贯穿箱体(1)并通过转轴与层板(17)的顶部活动连接。

4.根据权利要求1所述的一种水质检测用可调节高度的取样装置,其特征在于:所述箱体(1)内腔左右两侧的底部均固定连接有支撑板(13),所述支撑板(13)的顶部通过滑块活动连接有过滤箱(14),所述过滤箱(14)内腔的底部镶嵌有过滤板(22),所述箱体(1)底部表面的右侧固定连接有出水管(11),所述出水管(11)的底部贯穿至底座(12)的底部,所述箱体(1)正表面的左侧且位于过滤箱(14)的前侧通过铰链活动连接有门板。

5.根据权利要求3所述的一种水质检测用可调节高度的取样装置,其特征在于:所述层板(17)底部表面的右侧固定连接有竖板(21),所述层板(17)顶部表面的右侧固定连接有伸缩管二(18),所述伸缩管二(18)的底部贯穿层板(17)并固定套设有圆环(19),所述竖板(21)左侧的底部设置有固定螺杆(20),所述固定螺杆(20)的右侧贯穿竖板(21)并与圆环(19)的左侧螺纹连接。

6.根据权利要求1所述的一种水质检测用可调节高度的取样装置,其特征在于:所述旋转装置(8)包括支撑柱(804),左侧的支撑柱(804)的左侧固定连接有置物板(801),所述置物板(801)的顶部固定连接有圆锥转子电机(802),所述圆锥转子电机(802)的前侧固定连接有旋转柱,旋转柱的前侧贯穿支撑柱(804)并固定套设有齿轮(803),所述齿轮(803)与齿槽啮合。
