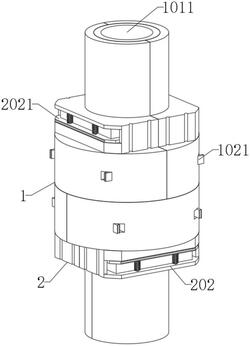

1.一种注塑件扣合定位结构，其特征在于，包括：安装机构(1)；所述安装机构(1)包括有主体(101)、注塑管(1011)和固定孔(1012)，所述主体(101)共设有两组，两组主体(101)相互拼合，主体(101)内部开设有通槽，通槽的顶端设有圆柱形凸起结构；所述注塑管(1011)设在两组主体(101)之间，且注塑管(1011)的顶部被主体(101)上端的圆柱形凸起结构贯穿；所述固定孔(1012)开设在主体(101)中间侧，且固定孔(1012)贯穿主体(101)；所述安装机构(1)上设有连接组件(2)，连接组件(2)的两组连接件(201)设在两组主体(101)的外侧，且连接件(201)内的限位块(2011)插接在主体(101)内的固定孔(1012)中。

2.根据权利要求1所述的一种注塑件扣合定位结构，其特征在于，所述安装机构(1)还包括：对接槽(102)和限位件(1021)；所述对接槽(102)共设有两组，且对接槽(102)对称开设在主体(101)的两侧，并且对接槽(102)贯穿主体(101)的外部和顶端；所述限位件(1021)通过弹性件滑动安装在对接槽(102)的内部，且限位件(1021)贯穿主体(101)的外侧。

3.根据权利要求2所述的一种注塑件扣合定位结构，其特征在于，所述安装机构(1)还包括：对接杆(103)和卡槽(1031)；所述对接杆(103)设在主体(101)的顶部中间侧；所述卡槽(1031)开设在对接杆(103)的中间侧。

4.根据权利要求1所述的一种注塑件扣合定位结构，其特征在于，所述连接组件(2)包括：连接件(201)、限位块(2011)和固定槽(2012)；所述连接件(201)共设有两组，两组连接件(201)相互拼合，并且连接件(201)内部设有半圆形槽；所述限位块(2011)设在连接件(201)内部中间侧；所述固定槽(2012)共设有两组，且固定槽(2012)对称设在后端连接件(201)的两侧内端。

5.根据权利要求4所述的一种注塑件扣合定位结构，其特征在于，所述连接组件(2)还包括：滑槽(202)和连接杆(2021)；所述滑槽(202)开设在连接件(201)的内部，且滑槽(202)贯穿连接件(201)的两侧；所述连接杆(2021)通过弹性件滑动安装到滑槽(202)内部，且连接杆(2021)两侧贯穿滑槽(202)，并且连接杆(2021)两侧插接在后侧连接件(201)内的固定槽(2012)中。

6.根据权利要求4所述的一种注塑件扣合定位结构，其特征在于，所述连接组件(2)还包括：插槽(203)和插杆(204)；所述插槽(203)设在两组连接件(201)的外侧；所述插杆(204)设在两组连接件(201)的外端，插杆(204)插接在对侧连接件(201)内的插槽(203)中。
