专利号: 2023215332131
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-03-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

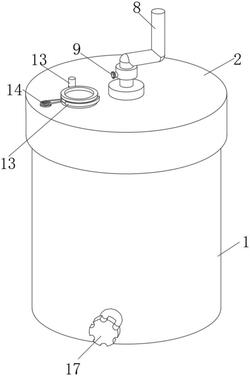

1.一种储液桶,其特征在于:包括储液桶桶体(1),所述储液桶桶体(1)的上端通过螺纹安装有桶盖(2),所述储液桶桶体(1)内滑动安装有清洁盘(4),所述清洁盘(4)的中心处设置有控制清洁盘(4)升降的升降机构,所述清洁盘(4)的边缘等距阵列设置有四组滑块(5),所述储液桶桶体(1)的内壁开设有四组与滑块(5)相适配的滑槽(6),所述桶盖(2)的上端开口处转动安装弹盖(13),所述储液桶桶体(1)的上端安装有扭力弹簧(14),所述扭力弹簧(14)的上端与弹盖(13)固定连接,所述扭力弹簧(14)的下端与储液桶桶体(1)固定连接,所述弹盖(13)的转动轴为扭力弹簧(14)的中心轴,所述弹盖(13)的侧边设置有挡块(15),所述挡块(15)的上下两端均与储液桶桶体(1)固定连接,所述储液桶桶体(1)的下端设置有排液口(16),所述排液口(16)内安装有胶塞(17)。

2.根据权利要求1所述的一种储液桶,其特征在于:所述升降机构包括螺杆(3),所述螺杆(3)转动安装在储液桶桶体(1)内的中心处,所述清洁盘(4)通过螺纹套接在螺杆(3)上,所述螺杆(3)的上端安装有摇把(8),所述摇把(8)的下端设置有锁定摇把(8)和螺杆(3)的锁定机构。

3.根据权利要求2所述的一种储液桶,其特征在于:所述锁定机构包括螺栓(9),所述摇把(8)的左侧内开设有活动槽(11),所述螺栓(9)活动安装在活动槽(11)的开口处,所述螺栓(9)的中心处固定设置有限位块(10),所述螺杆(3)的上端左侧开设有螺孔(12),所述螺栓(9)的右侧通过螺纹安装在螺孔(12)内。

4.根据权利要求1所述的一种储液桶,其特征在于:所述挡块(15)与弹盖(13)相抵得一侧与弹盖(13)的外径相适配,所述弹盖(13)的侧边与挡块(15)紧密贴合。

5.根据权利要求2所述的一种储液桶,其特征在于:所述螺杆(3)的下端安装有轴承(7),且所述轴承(7)安装在储液桶桶体(1)的下端内。

6.根据权利要求1所述的一种储液桶,其特征在于:所述清洁盘(4)的边缘与所述储液桶桶体(1)的内壁紧密贴合,所述滑块(5)的边缘与滑槽(6)的内壁紧密贴合。
