专利号: 2023214095745
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2023-11-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

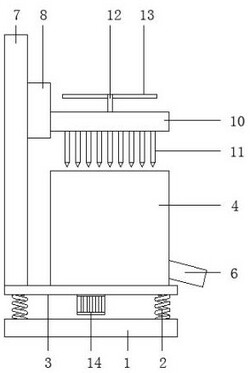

1.一种肥料原料筛分装置,包括底座(1),其特征在于:所述底座(1)的顶端对称阵列固定设有多个弹簧(2),所述弹簧(2)的顶端固定设有底板(3),所述底板(3)的一侧顶端固定设有箱体(4),所述箱体(4)的上部内壁上滑动设有筛网(5),所述箱体(4)的一侧下部固定设有出料通道(6),所述底板(3)远离所述出料通道(6)的一侧顶端固定设有竖板(7),所述竖板(7)靠近所述箱体(4)的一侧上部滑动设有支座(8),所述支座(8)远离所述竖板(7)的一侧下部转动嵌设有转轴(9),所述转轴(9)的一端延伸至所述支座(8)外且固定连接有固定板(10),所述固定板(10)的底端环形阵列固定设有多个与所述筛网(5)上的筛孔相匹配的破碎柱(11),所述固定板(10)的顶端转动嵌设有转动杆(12),所述转动杆(12)的上部对称固定设有多个搅拌杆(13)。

2.根据权利要求1所述的一种肥料原料筛分装置,其特征在于:所述底板(3)的底端固定设有振动电机(14)。

3.根据权利要求1所述的一种肥料原料筛分装置,其特征在于:所述竖板(7)靠近所述箱体(4)的一侧上部开设有滑槽(15),所述滑槽(15)的底端内壁上固定设有转动电机一(16),所述转动电机一(16)的输出端固定连接有螺杆(17),所述螺杆(17)上螺纹套设有滑块(18),所述滑块(18)与所述支座(8)相邻的一侧固定连接。

4.根据权利要求3所述的一种肥料原料筛分装置,其特征在于:所述滑块(18)与所述滑槽(15)滑动连接,所述滑块(18)上贯穿固定嵌设有与所述螺杆(17)相匹配的螺纹座。

5.根据权利要求1所述的一种肥料原料筛分装置,其特征在于:所述支座(8)内开设有腔体(19),所述转轴(9)远离所述固定板(10)的一端延伸至所述腔体(19)内,所述腔体(19)的上部内壁上固定设有转动电机二(20),所述转动电机二(20)的输出端与所述转轴(9)上均固定设有皮带轮(21),两个所述皮带轮(21)之间通过皮带(22)传动连接。

6.根据权利要求1所述的一种肥料原料筛分装置,其特征在于:所述固定板(10)内固定嵌设有转动电机三(23),所述转动杆(12)的底端与延伸至所述固定板(10)内且与所述转动电机三(23)的输出端固定连接。

7.根据权利要求1所述的一种肥料原料筛分装置,其特征在于:所述箱体(4)的底端内壁为倾斜设置,所述箱体(4)的中部内壁上环形阵列固定设有多个气缸(24),所述气缸(24)的输出端均与所述筛网(5)的底端固定连接。
