专利号: 2023213960615
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

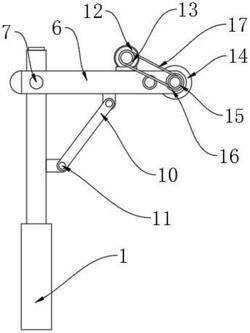

1.一种室内建筑装饰用曲面和边角清缝装置,包括竖板(1),其特征在于:所述竖板(1)的顶部通过阻尼转轴(7)连接有支撑板(6),所述支撑板(6)的顶部一侧安装有第二电机(12),所述支撑板(6)的外表面一侧和背部一侧均安装有第二轴承(16),两个所述第二轴承(16)的一端均连接有旋转轴(18),两个所述旋转轴(18)之间设置有限位组件(9),所述支撑板(6)的内部设置有清料组件(8),所述竖板(1)的一侧上方开设有滑槽(2),所述滑槽(2)的内部上方安装有第一电机(5),所述第二电机(12)的输出端连接有主动皮带轮(13)。

2.根据权利要求1所述的一种室内建筑装饰用曲面和边角清缝装置,其特征在于:所述清料组件(8)包括有安装于支撑板(6)外表面和背部的第一轴承(801)和套接于一个旋转轴(18)一端的主动链轮(806),两个所述第一轴承(801)之间连接有连接轴(804),所述连接轴(804)的外表面套接有清料辊(805),所述连接轴(804)的一端连接有从动链轮(802),所述主动链轮(806)与从动链轮(802)之间套接有链条(803)。

3.根据权利要求2所述的一种室内建筑装饰用曲面和边角清缝装置,其特征在于:所述限位组件(9)包括有连接于旋转轴(18)另一端的安装板(908),安装板(908)的外表面开设有卡槽(903),所述卡槽(903)的内部卡接有卡板(907),两个所述卡板(907)之间连接有清缝轮(14),所述安装板(908)的外表面上方通过活动轴(902)连接有限位板(901),所述安装板(908)的外表面一侧开设有活动槽(906),所述活动槽(906)的内部固定有复位弹簧(904),所述复位弹簧(904)的一端连接有活动块(905)。

4.根据权利要求3所述的一种室内建筑装饰用曲面和边角清缝装置,其特征在于:所述活动块(905)的外表面和限位板(901)相连接,所述活动块(905)与活动槽(906)滑动连接,所述限位板(901)的背部与卡板(907)相接触,所述卡板(907)与卡槽(903)相适配。

5.根据权利要求3所述的一种室内建筑装饰用曲面和边角清缝装置,其特征在于:所述清料辊(805)的宽度大于清缝轮(14)的宽度,所述清料辊(805)的一侧与清缝轮(14)相接触。

6.根据权利要求1所述的一种室内建筑装饰用曲面和边角清缝装置,其特征在于:所述第二电机(12)的输出端连接有丝杆(4),所述丝杆(4)的外表面套接有螺纹套(3),所述螺纹套(3)的一侧和支撑板(6)的底部均通过转轴(11)连接有支撑架(10),另一个所述旋转轴(18)的一端连接有从动皮带轮(15),所述主动皮带轮(13)和从动皮带轮(15)之间套接有传动带(17)。
