专利号: 2023213940626
申请人: 哈尔滨市新元建筑装饰有限责任公司
专利类型:实用新型
专利状态:已下证
专利领域: 照明
更新日期:2024-05-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

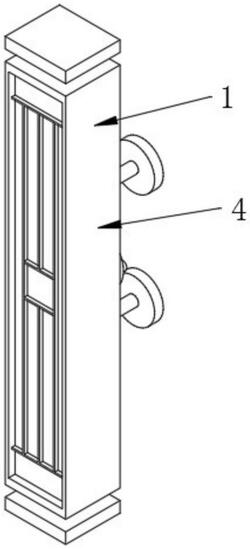

1.一种景观照明灯的辅助结构,包括灯体(1)、环形块(2)、定位架(3)和安装件(4),所述环形块(2)安装于灯体(1)的后侧,所述定位架(3)位于环形块(2)的后侧,所述安装件(4)安装于定位架(3)的后侧,其特征在于:所述定位架(3)的前侧固定连接有插杆(5),所述定位架(3)的后侧固定连接有限位块(6),所述环形块(2)的后侧固定连接有限位杆(7),所述限位块(6)的前侧开设有限位孔(8),所述限位杆(7)的后侧延伸至限位块(6)的内腔,所述限位块(6)的内腔设置有与限位杆(7)配合使用的固定机构(9),所述限位块(6)的底部设置有与固定机构(9)配合使用的活动机构(10)。

2.如权利要求1所述的一种景观照明灯的辅助结构,其特征在于:所述固定机构(9)包括两个固定杆(901),两个固定杆(901)相反的一侧均固定连接有定位板(902),所述定位板(902)的内腔设置有定位杆(903),所述定位杆(903)远离固定杆(901)的一侧固定连接有弹簧(904),所述固定杆(901)与活动机构(10)配合使用。

3.如权利要求2所述的一种景观照明灯的辅助结构,其特征在于:所述活动机构(10)包括按杆(1001),所述按杆(1001)的顶部延伸至限位块(6)的内腔并固定连接有挤压杆(1002),所述挤压杆(1002)的顶部设置有与固定杆(901)配合使用的挤压块(1003)。

4.如权利要求1所述的一种景观照明灯的辅助结构,其特征在于:所述环形块(2)的后侧开设有环形槽,所述插杆(5)的前侧延伸至环形槽的内腔,所述插杆(5)靠近环形槽内壁的一侧与环形槽的内壁接触。

5.如权利要求2所述的一种景观照明灯的辅助结构,其特征在于:所述限位杆(7)靠近限位孔(8)内壁的一侧与限位孔(8)的内壁接触,所述限位杆(7)的表面环形开设有与固定杆(901)配合使用的固定槽(11)。

6.如权利要求5所述的一种景观照明灯的辅助结构,其特征在于:所述固定杆(901)靠近固定槽(11)内壁的一侧与固定槽(11)的内壁接触,所述定位杆(903)远离固定杆(901)的一侧与限位块(6)的内壁固定连接,所述弹簧(904)远离固定杆(901)的一侧与限位块(6)的内壁固定连接。

7.如权利要求3所述的一种景观照明灯的辅助结构,其特征在于:所述挤压杆(1002)靠近挤压块(1003)的一侧与挤压块(1003)接触,所述挤压块(1003)靠近固定杆(901)的一侧与固定杆(901)固定连接。
