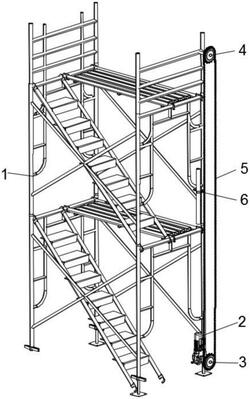

1.一种建筑工程用钢构脚手架，其特征在于，包括本体(1)，所述本体(1)一侧底端固设有减速电机(2)，所述减速电机(2)输出端固设有下传动齿轮(3)，所述本体(1)顶端相对所述下传动齿轮(3)位置转动连接有上传动齿轮(4)，所述上传动齿轮(4)与所述下传动齿轮(3)通过传动链条(5)传动连接，所述传动链条(5)上固设有管夹机构(6)；

所述管夹机构(6)包括管夹组件(7)及安装组件(8)。

2.如权利要求1所述的建筑工程用钢构脚手架，其特征在于，所述管夹组件(7)由夹紧单元(701)、调节单元(702)及压紧把手(703)组成。

3.如权利要求2所述的建筑工程用钢构脚手架，其特征在于，所述夹紧单元(701)包括夹臂A(7011)及夹臂B(7012)，所述夹臂A(7011)尾部及所述夹臂B(7012)尾部转动连接，所述夹臂A(7011)身部及所述夹臂B(7012)头部通过弹簧(7013)固定连接后形成夹持腔，所述夹臂A(7011)身部及所述夹臂B(7012)头部相对所述弹簧(7013)位置均开设有贯穿孔。

4.如权利要求3所述的建筑工程用钢构脚手架，其特征在于，所述调节单元(702)包括调节杆(7021)及转动块(7022)，所述调节杆(7021)头部设有转块，所述调节杆(7021)呈凸型圆杆结构，所述调节杆(7021)小头端开设有螺纹，所述调节杆(7021)小头端依次穿出所述夹臂A(7011)的贯穿孔与所述夹臂B(7012)的贯穿孔并与所述转动块(7022)螺纹连接，所述调节杆(7021)大头端与所述夹臂A(7011)的贯穿孔内壁转动连接，所述转动块(7022)转动设于所述压紧把手(703)头部；

其中所述调节杆(7021)小头端直径小于所述夹臂B(7012)的贯穿孔，所述调节杆(7021)大头端直径与所述夹臂A(7011)的贯穿孔直径适配。

5.如权利要求4所述的建筑工程用钢构脚手架，其特征在于，所述压紧把手(703)呈U型结构，所述压紧把手(703)头部呈椭圆型结构，所述压紧把手(703)尾部形状与所述夹臂B(7012)形状适配，所述压紧把手(703)头部与所述夹臂B(7012)头部接触连接。

6.如权利要求5所述的建筑工程用钢构脚手架，其特征在于，所述安装组件(8)包括第一安装块(801)及第二安装块(802)，所述第一安装块(801)形状及所述第二安装块(802)形状均与所述传动链条(5)适配，所述第一安装块(801)头端穿出所述传动链条(5)并与所述第二安装块(802)通过螺栓固定连接，所述第一安装块(801)尾端与所述夹臂A(7011)头部固定连接。
