专利号: 2023213463311
专利类型:其他
专利状态:其他
专利领域: 暂无
更新日期:2023-09-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

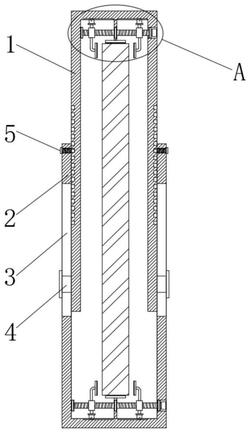

1.一种玻璃附着装置,包括第一框体(1)和第二框体(2),其特征在于:所述第二框体(2)两侧的表面贯穿开设有竖向槽(3),所述第二框体(2)两侧的表面均栓接有活动件(4),且活动件(4)与竖向槽(3)的内壁滑动连接,所述第一框体(1)与第二框体(2)之间设置有定位机构(5),所述定位机构(5)由定位槽(51)、螺纹孔(52)、固定螺栓(53)和定位块(54)构成,所述第一框体(1)和第二框体(2)的内侧均通过轴承座转动连接有螺杆(6),所述螺杆(6)的表面螺纹连接有螺纹套(7),所述螺纹套(7)的一侧设置有移动机构(8),所述螺纹套(7)的另一侧栓接有连接杆(9),所述连接杆(9)的另一端栓接有固定板(10),所述第一框体(1)和第二框体(2)内侧的表面均栓接有竖板(11),所述竖板(11)的一侧栓接有横板(12)。

2.根据权利要求1所述的一种玻璃附着装置,其特征在于:所述定位槽(51)开设在第一框体(1)的表面,所述螺纹孔(52)开设在第二框体(2)的表面,所述固定螺栓(53)与螺纹孔(52)的内壁螺纹连接,所述定位块(54)设置在固定螺栓(53)靠近定位槽(51)的一端。

3.根据权利要求1所述的一种玻璃附着装置,其特征在于:所述定位槽(51)从上至下等间距分布,所述定位块(54)的外径小于螺纹孔(52)的内径。

4.根据权利要求1所述的一种玻璃附着装置,其特征在于:所述移动机构(8)包括竖杆(81)、滚轮(82)和横向槽(83),所述竖杆(81)的一端与螺纹套(7)栓接,且滚轮(82)栓接在竖杆(81)的另一端,所述横向槽(83)分别开设在第一框体(1)和第二框体(2)内壁的表面,且滚轮(82)与横向槽(83)的内壁滚动连接。

5.根据权利要求1所述的一种玻璃附着装置,其特征在于:所述螺杆(6)贯穿竖板(11)并与其贯穿处通过轴承座转动连接,且螺杆(6)表面的螺纹对称设置。

6.根据权利要求1所述的一种玻璃附着装置,其特征在于:所述螺杆(6)的一端栓接有转动块(13),所述转动块(13)另一侧的表面开设有六棱槽。

7.根据权利要求1所述的一种玻璃附着装置,其特征在于:所述横板(12)远离竖板(11)一侧的表面粘接有第一橡胶垫(14),所述固定板(10)相对一侧的表面均粘接有第二橡胶垫(15)。
