专利号: 202321314272X
申请人: 枣庄齐正新型建材有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

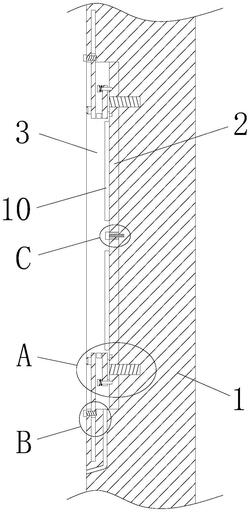

1.一种具有防水效果的建筑外墙,其特征在于,包括:

墙体(1),一侧开设有安装槽(3),安装槽(3)的内部设置有两组防水板材(2),两组防水板材(2)的一侧外表面与安装槽(3)的内壁相贴合;

安装机构(4),设置于防水板材(2)上,安装机构(4)包括B螺栓(401)、转板(402)和压垫(403),两组防水板材(2)的一侧各设置有两组B螺栓(401),每组B螺栓(401)各贯穿防水板材(2)螺纹安装于墙体(1)上,每组B螺栓(401)的一端各固定安装有一组转板(402),每组B螺栓(401)上各转动安装有一组压垫(403);

防护机构(5),设置于墙体(1)上,防护机构(5)用于对安装机构(4)进行保护以避免他人误触。

2.根据权利要求1所述的一种具有防水效果的建筑外墙,其特征在于:所述安装机构(4)还包括定位杆(404)、拉块(405)、弹簧(406)和转柄(407),每组转板(402)的一侧各设置有一组定位杆(404),防水板材(2)的一侧上开设有至少为两组的定位槽(408),每组定位杆(404)的一端各贯穿每组转板(402)延伸至对应的定位槽(408)内,每组定位杆(404)的另一端各固定安装有一组拉块(405),每组拉块(405)与每组转板(402)之间各固定安装有一组弹簧(406),每组弹簧(406)各套设于每组定位杆(404)上,每组转板(402)的一侧外表面各转动安装有一组转柄(407)。

3.根据权利要求2所述的一种具有防水效果的建筑外墙,其特征在于:所述防护机构(5)包括收纳槽(501)、挡板(502)、C螺栓(503)和提手(504),安装槽(3)的内侧顶部与内侧底部各开设有一组收纳槽(501),两组收纳槽(501)内各设置有一组挡板(502),墙体(1)的一侧设置有两组C螺栓(503),两组C螺栓(503)各贯穿两组挡板(502)螺纹安装于墙体(1)上,两组挡板(502)的一侧外表面各固定安装有一组提手(504)。

4.根据权利要求3所述的一种具有防水效果的建筑外墙,其特征在于:所述安装槽(3)的内侧底部开设有出水孔(6)。

5.根据权利要求4所述的一种具有防水效果的建筑外墙,其特征在于:所述安装槽(3)内的两组防水板材(2)之间设置有密封板(7),密封板(7)的一侧设置有两组A螺栓(8),两组A螺栓(8)均贯穿密封板(7)螺纹安装于墙体(1)上。

6.根据权利要求5所述的一种具有防水效果的建筑外墙,其特征在于:所述密封板(7)的顶部与底部各固定安装有一组密封垫(9),两组密封垫(9)各与两组防水板材(2)相贴合。

7.根据权利要求6所述的一种具有防水效果的建筑外墙,其特征在于:所述安装槽(3)内的两组防水板材(2)的一侧外表面各固定安装有一组保温板材(10)。
