专利号: 2023213137929
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2023-10-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

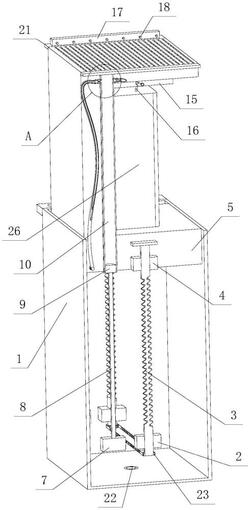

1.一种具有防雨功能的充电桩,包括箱体(1),其特征在于:所述箱体(1)的左右内侧壁均固定连接有两个动力块(2),位于最左侧的两个动力块(2)之间和位于最右侧的两个动力块(2)之间均通过轴承转动连接有螺纹杆(3),两个螺纹杆(3)的外表面均螺纹连接有升降块(4),两个升降块(4)之间固定连接有C型水箱(5),水箱呈C状,C型水箱(5)的上表面开设有多个滤孔(6),箱体(1)的左右内侧壁均固定连接有固定块(7),两个固定块(7)的上表面均固定连接有推杆(8),两个推杆(8)的顶端均固定连接有活塞(9),两个活塞(9)的外表面均套接有吸筒(10),两个吸筒(10)的外表面均分别固定连通有进管(11)和出管(12),每个进管(11)的内部均安装有第一单向阀(13),每个出管(12)的内部均安装有第二单向阀(14),当活塞(9)向下移动时,每个第一单向阀(13)均向前打开,每个第二单向阀(14)均关闭,当活塞(9)向上移动时,每个第一单向阀(13)均关闭,每个第二单向阀(14)均向前打开,C型水箱(5)的内顶壁固定连接有矩形喷盒(15),矩形喷盒(15)的内侧壁固定连通有多个雾化喷嘴(16),C型水箱(5)的上表面固定连接有清洁盒(17),清洁盒(17)的左侧面固定连通有多个气嘴(18),C型水箱(5)的内底壁固定安装有充电桩本体(26)。

2.根据权利要求1所述的一种具有防雨功能的充电桩,其特征在于:位于最左侧的所述出管(12)和进管(11)的另一端均固定连通有软管(19),位于最后方的软管(19)与水箱固定连通,位于最前方的软管(19)的另一端与矩形喷盒(15)固定连通。

3.根据权利要求1所述的一种具有防雨功能的充电桩,其特征在于:位于最右侧的所述出管(12)的另一端固定连通有输气管(20),输气管(20)的另一端均清洁盒(17)固定连通。

4.根据权利要求1所述的一种具有防雨功能的充电桩,其特征在于:所述C型水箱(5)的左右两侧面均固定连接有密封板(21),两个吸筒(10)均与其相靠近的密封板(21)固定连接。

5.根据权利要求1所述的一种具有防雨功能的充电桩,其特征在于:所述箱体(1)的底部固定连通有排污管(22),排污管(22)与外界的市政排污管(22)道连通。

6.根据权利要求1所述的一种具有防雨功能的充电桩,其特征在于:两个所述螺纹杆(3)的底端均固定连接有链轮(23),两个链轮(23)之间通过链条传动连接。

7.根据权利要求1所述的一种具有防雨功能的充电桩,其特征在于:位于最左侧的所述螺纹杆(3)的底端与外界的正反转电机输出端固定连接,箱体(1)的左右两侧面均固定连接有连接板(24),两个连接板(24)的上表面均开设有两个螺纹孔(25)。
