专利号: 2023212815826
申请人: 四川中缆天泰科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

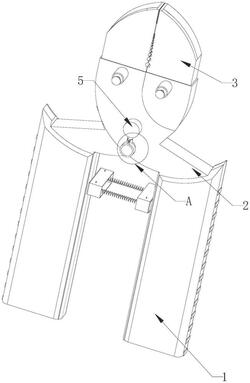

1.一种线缆剥线钳,包括防滑套(1),所述防滑套(1)套设在钳头连接件(2)的外部,所述钳头连接件(2)与第一转动杆(5)转动连接,所述钳头连接件(2)的被第一钳头(3)贯穿;

其特征在于:所述钳头连接件(2)的前端设置有固定组件;

所述固定组件包括圆形拉伸板(50),所述圆形拉伸板(50)与第四伸缩杆(51)的前端固定连接,所述第四伸缩杆(51)的外部套设有第一抵接板(52),所述第一抵接板(52)与第三弹簧(53)的前端抵接,所述第三弹簧(53)的后端与卡合套筒(58)的前端固定连接,所述卡合套筒(58)的前端套设有第三套筒(54),且第三套筒(54)与卡合套筒(58)的前端固定连接,所述卡合套筒(58)贯穿第一钳头(3),所述防滑套(1)之间设置有拆卸组件。

2.根据权利要求1所述的一种线缆剥线钳,其特征在于:所述卡合套筒(58)的后端被第五伸缩杆(57)贯穿,所述第五伸缩杆(57)的前端与第四弹簧(56)的后端固定连接,所述第四弹簧(56)的前端与第四套筒(55)固定连接,所述第四套筒(55)与第四伸缩杆(51)的底端外部固定连接。

3.根据权利要求2所述的一种线缆剥线钳,其特征在于:所述拆卸组件包括第一固定腔(40),所述第一固定腔(40)的顶端被第二伸缩杆(41)贯穿,所述第二伸缩杆(41)的底端与第二弹簧(42)的顶端固定连接,所述第二弹簧(42)的底端与方形套筒(43)的底端固定连接,所述方形套筒(43)与第一固定板(44)的顶端固定连接。

4.根据权利要求3所述的一种线缆剥线钳,其特征在于:所述钳头连接件(2)的前端与第一固定杆(31)固定连接,所述第一固定杆(31)与第一转动环(30)固定连接,所述第一转动环(30)的顶端与第一套筒(34)的底端固定连接,所述第一套筒(34)与第一弹簧(35)的底端固定连接。

5.根据权利要求4所述的一种线缆剥线钳,其特征在于:所述第一弹簧(35)的顶端与第一伸缩杆(32)的底端固定连接,所述第一伸缩杆(32)的前端与第二拉伸杆(33)固定连接。

6.根据权利要求5所述的一种线缆剥线钳,其特征在于:两组所述第一固定板(44)的前端与第一固定腔(40)的内壁抵接,且第一固定板(44)的底端与第一固定腔(40)的内部也同样抵接,两组所述方形套筒(43)与省力弹簧(45)固定连接。
