专利号: 2023212803104
申请人: 毛华
专利类型:实用新型
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2025-04-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

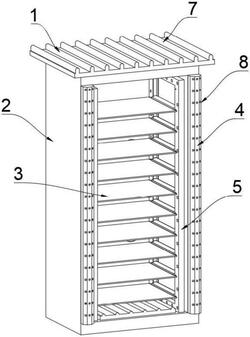

1.一种电气工程用开关柜,包括机箱(2),其特征在于:所述机箱(2)的上端固定连接有上挡板(1),所述上挡板(1)呈线性等距一体化设有若干个上加强筋(7),所述机箱(2)下端内壁固定连接有下底板(10),所述下底板(10)的上端固定连接有若干散热杆(9),所述机箱(2)的两侧内壁设置有安装组件(5),所述机箱(2)的两侧内壁还设置有散热孔(8),所述机箱(2)的后侧开设有若干个排线安装孔(601),每个所述排线安装孔(601)上均设置有排线组件(6)。

2.根据权利要求1所述的一种电气工程用开关柜,其特征在于:所述排线组件(6)包括圆板(602)、圆筒(603)、橡胶摆叶(604),每个所述圆板(602)均固定连接在排线安装孔(601)上,每个所述圆板(602)均固定贯穿有若干个圆筒(603),每个所述圆筒(603)的端部均设置有若干个橡胶摆叶(604)。

3.根据权利要求1所述的一种电气工程用开关柜,其特征在于:所述机箱(2)的前端固定连接有散热保护边框(4)。

4.根据权利要求1所述的一种电气工程用开关柜,其特征在于:所述安装组件(5)包括有安装侧板(501)、滑板(502)、安装支架(503)、第二散热孔(504)、安装螺孔(505),两个所述安装支架(503)均固定连接在机箱(2)的内壁上,两个所述安装支架(503)以机箱(2)的竖向中心线对称设置。

5.根据权利要求4所述的一种电气工程用开关柜,其特征在于:两个所述安装支架(503)上滑动连接有若干个安置板(3),两个所述安装支架(503)上呈线性等距开设有若干个安装螺孔(505)。

6.根据权利要求5所述的一种电气工程用开关柜,其特征在于:每个所述安置板(3)均通过螺栓固定连接在安装支架(503)上,且两个所述安装支架(503)上开设有若干个第二散热孔(504),每个所述第二散热孔(504)均等距设置。
