专利号: 2023211492606
申请人: 绵阳锋润机电科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

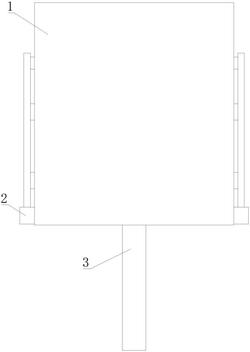

1.一种刀具夹紧装置,包括固定块(1),其特征在于:所述固定块(1)的左侧固定安装有固定装置(2),所述固定块(1)的下表面固定安装有刀具(3);

所述固定装置(2)包括液压杆(21),所述液压杆(21)的外壁与固定块(1)的内腔固定连接,所述液压杆(21)的左侧且位于固定块(1)的左侧固定连接有固定连接杆(22),所述固定连接杆(22)的右侧且位于液压杆(21)的下方固定连接有固定杆(23),所述固定杆(23)的外壁与固定块(1)的内腔活动套接,所述固定杆(23)的右侧固定连接有固定板二(24),所述固定板二(24)的外壁与固定块(1)的内腔活动套接,所述固定板二(24)的右侧固定连接有弹性橡胶垫(25);

所述固定杆(23)的外壁活动套接有密封圈(15),所述密封圈(15)的外壁与固定块(1)的内腔固定套接,所述固定块(1)的内腔活动套接有连接杆(14),所述连接杆(14)的左侧与固定连接杆(22)的下端右侧固定连接,所述连接杆(14)的右侧固定连接有固定板一(12),所述固定板一(12)的外壁与固定块(1)的内腔活动套接。

2.根据权利要求1所述的一种刀具夹紧装置,其特征在于:所述弹性橡胶垫(25)的内腔固定连接有弹簧二(26),所述弹簧二(26)的外壁与弹性橡胶垫(25)的内腔活动套接。

3.根据权利要求1所述的一种刀具夹紧装置,其特征在于:所述弹性橡胶垫(25)的右侧固定连接有阻力垫(27),所述阻力垫(27)的右侧与刀具(3)的左侧搭接。

4.根据权利要求1所述的一种刀具夹紧装置,其特征在于:所述固定板二(24)的右侧且位于弹性橡胶垫(25)的上方固定连接有限位固定块(28),所述限位固定块(28)的外壁与刀具(3)的内腔活动套接。

5.根据权利要求1所述的一种刀具夹紧装置,其特征在于:所述固定板一(12)的左侧固定连接有弹簧一(13),所述弹簧一(13)的内腔与连接杆(14)的外壁活动套接。

6.根据权利要求5所述的一种刀具夹紧装置,其特征在于:所述弹簧一(13)的外壁与固定块(1)的内腔活动套接,所述固定板一(12)的右侧固定连接有弹性密封垫(11),所述弹性密封垫(11)的右侧与刀具(3)的左侧搭接。
