专利号: 2023211085807
申请人: 上海金壳树脂涂料有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-12-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

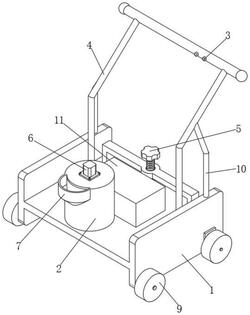

1.一种均匀刮涂装置,其特征在于,包括移动台(1)、料桶(2)、推把(4),所述移动台(1)为“工”字形结构,所述移动台(1)的中部左端设置有料桶(2),所述料桶(2)的顶部左端设置有进料斗(7),所述料桶(2)的中部设置有搅拌单元(6),所述移动台(1)的中部右端固定安装有推把(4),所述推把(4)的底部之间设置有刮涂单元(5),所述移动台(1)的前后两侧底部右端分别设置有辅助单元(8),所述辅助单元(8)的外侧与移动台(1)的前后两侧底部左端分别转动安装有滚轮(9)。

2.根据权利要求1所述的一种均匀刮涂装置,其特征在于:所述刮涂单元(5)包含螺纹杆(51)、旋钮(52)、矩形架(53)和刮板(54),所述螺纹杆(51)设置在移动台(1)的中部右端,所述螺纹杆(51)的底部通过轴承与移动台(1)转动连接,所述螺纹杆(51)的顶部固定安装有旋钮(52),所述螺纹杆(51)上螺纹安装有矩形架(53),所述矩形架(53)的前后两端分别滑动安装在移动台(1)上设置的滑孔内,所述矩形架(53)的底部左侧固定安装有刮板(54)。

3.根据权利要求1所述的一种均匀刮涂装置,其特征在于:所述搅拌单元(6)包含电机(61)、搅拌轴(62)、清理板(63)、连接杆一(64)、连接杆二(65)和螺旋叶片(66),所述电机(61)固定安装在料桶(2)的顶部中心,所述电机(61)的输出轴穿过料桶(2)顶部设置的通孔与料桶(2)内部设置的搅拌轴(62)顶端固定连接,所述搅拌轴(62)的中部分别设置有连接杆一(64)和连接杆二(65),所述连接杆一(64)与连接杆二(65)的另一端分别固定安装有清理板(63),所述清理板(63)的另一侧分别与料桶(2)的内壁活动接触,所述搅拌轴(62)的底部设置有螺旋叶片(66),所述螺旋叶片(66)的外侧与料桶(2)底部排料口的内壁活动接触。

4.根据权利要求1所述的一种均匀刮涂装置,其特征在于:所述辅助单元(8)包含矩形槽(81)、压缩弹簧(82)、滑杆(83)和滑块(84),所述矩形槽(81)分别设置在移动台(1)前后两侧的底部右端,所述矩形槽(81)的内侧中部竖直设置有滑杆(83),所述滑杆(83)上分别滑动安装有滑块(84),所述滑块(84)的顶部分别设置有压缩弹簧(82),所述压缩弹簧(82)分别套装设置在滑杆(83)的外侧,所述压缩弹簧(82)的顶部分别与矩形槽(81)的内侧顶部固定连接,所述滑块(84)的外侧中部分别与滚轮(9)中心转动安装的固定轴固定连接。

5.根据权利要求1所述的一种均匀刮涂装置,其特征在于:还包括支撑杆(10),所述支撑杆(10)设置有两个,所述支撑杆(10)分别固定安装在移动台(1)的顶部右端,所述支撑杆(10)的顶部分别与推把(4)固定连接。

6.根据权利要求1所述的一种均匀刮涂装置,其特征在于:所述移动台(1)的中部设置有蓄电电池(11),所述蓄电电池(11)与电机(61)以及推把(4)上设置的控制开关(3)电性连接。
