专利号: 2023210911833
申请人: 成都斯芊初科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-02-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

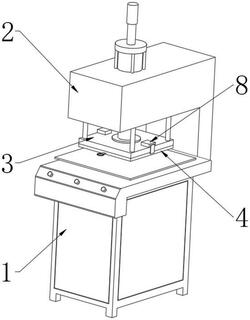

1.用于面料压花机的配合组件,包括工作台(1)、液压设备(2)和下压板(3),其特征在于:所述工作台(1)的后侧与液压设备(2)的前侧固定安装,所述下压板(3)的顶部与液压设备(2)的底部固定连接,所述下压板(3)的底部活动连接有模具板(4),所述模具板(4)的内腔开设有容纳槽(5),所述容纳槽(5)内腔的左侧和右侧均设置有定位装置(6),所述容纳槽(5)的内腔活动连接有推板(7),所述推板(7)的前侧贯穿容纳槽(5)并延伸至模具板(4)的外侧,所述下压板(3)顶部的左侧和右侧均固定连接有连接板(8)。

2.如权利要求1所述的用于面料压花机的配合组件,其特征在于:所述下压板(3)的底部开设有对接槽(9),所述对接槽(9)的内腔插接连接有对接板(10),所述对接板(10)的底部与模具板(4)固定连接。

3.如权利要求1所述的用于面料压花机的配合组件,其特征在于:所述定位装置(6)包括活动板(601),所述活动板(601)的顶部开设有行程孔(602),所述行程孔(602)内腔的前侧和后侧均设置有弹簧(603)。

4.如权利要求3所述的用于面料压花机的配合组件,其特征在于:两个连接板(8)相反的一侧均开设有插接槽(11),所述插接槽(11)的内腔活动连接有插接板(12),两个插接板(12)相对的一侧均贯穿容纳槽(5)并与活动板(601)固定连接。

5.如权利要求3所述的用于面料压花机的配合组件,其特征在于:所述行程孔(602)的内腔活动连接有行程板(13),所述弹簧(603)靠近行程板(13)的一侧与行程板(13)固定连接,所述行程板(13)的底部与容纳槽(5)内壁固定连接。

6.如权利要求3所述的用于面料压花机的配合组件,其特征在于:两个活动板(601)相对的一侧活动连接有转板(14),所述转板(14)的底部通过转轴与容纳槽(5)内壁转轴连接。

7.如权利要求6所述的用于面料压花机的配合组件,其特征在于:所述转板(14)的底部开设有挤压孔(15),所述挤压孔(15)的内腔活动连接有挤压杆(16),所述挤压杆(16)的底部与推板(7)固定连接。
