专利号: 2023210794543
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-01-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

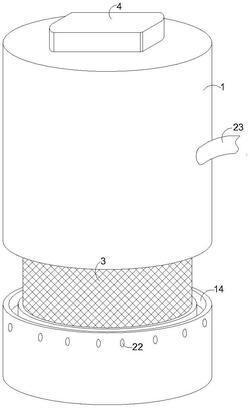

1.一种污水超滤器,包括超滤筒(1),其特征在于:所述超滤筒(1)侧面贯穿固定连接有水管(23),所述超滤筒(1)下部开设有环形口(2),所述环形口(2)内固定连接有超滤膜(3),所述超滤筒(1)上端面中心固定连接有液压缸(4),所述液压缸(4)底部固定连接有液压杆,且液压杆贯穿伸入超滤筒(1)上端并滑动连接,且液压杆贯穿伸入超滤筒(1)一端固定连接有活塞(5),所述活塞(5)在超滤筒(1)内滑动连接,所述活塞(5)为圆形,且活塞(5)内呈环形等间距开设有若干组抵槽(6),每组所述抵槽(6)内滑动连接有一组卡杆(7),每组所述卡杆(7)外侧固定连接有一组压力弹簧(8),所述压力弹簧(8)固定连接在抵槽(6)内壁上,所述环形口(2)内侧上端开设有一组环仓(9),所述环仓(9)内侧壁上呈环形等间距开设有若干组矩形口(10),且若干组所述矩形口(10)内表面上下端面倾斜设置,所述环仓(9)内滑动连接有环板(11),所述环板(11)上端固定连接有若干组拉力弹簧(12),若干组所述拉力弹簧(12)固定连接在环仓(9)内表面上端,所述环板(11)内表面开设有若干组卡槽(13),若干组所述卡槽(13)和若干组矩形口(10)分别一一对应,且若干组卡槽(13)在竖直方向上分别若干组卡杆(7)一一匹配;

所述环形口(2)下端对应环仓(9)开设有一组环槽(14),且环槽(14)和环板(11)体积相匹配,所述环槽(14)内侧相邻开设有若干组封闭口(15),且若干组封闭口(15)呈环形等间距分布,若干组所述封闭口(15)和环槽(14)相邻的侧壁上贯穿并滑动连接有卡块(16);

所述环板(11)上开设有若干组和卡块(16)在竖直方向上一一对应的卡孔,所述卡块(16)贯穿伸入封闭口(15)的一端固定连接有第一磁板(17),所述第一磁板(17)在封闭口(15)内滑动连接。

2.根据权利要求1所述的一种污水超滤器,其特征在于:所述第一磁板(17)右端固定连接有限位弹簧(18),所述限位弹簧(18)右端固定连接在封闭口(15)内壁上,所述活塞(5)内呈环形等距离固定连接有若干组第二磁板(19),若干组所述第二磁板(19)在竖直方向上分别和若干组第一磁板(17)一一对应。

3.根据权利要求1所述的一种污水超滤器,其特征在于:所述超滤筒(1)底部开设有一组密封槽,且密封槽内活动连接有密封盖(20)。
