专利号: 2023210381697
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2023-11-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

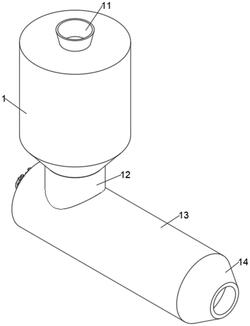

1.一种防粘结的塑粉挤压成型装置,包括塑粉筒(1)、过渡仓(12)和挤压筒(13),其特征在于:所述塑粉筒(1)的顶部开设有用于辅助塑粉进入塑粉筒(1)的内部进行加工的入料口(11),所述过渡仓(12)位于塑粉筒(1)的底部,且其之间活动连接有用于将过渡仓(12)与塑粉筒(1)之间进行分隔的格挡板(17),所述过渡仓(12)远离塑粉筒(1)的一侧与挤压筒(13)固定连接,所述挤压筒(13)的内部设有螺旋叶(15),所述挤压筒(13)的其中一端设有挤出口(14);

所述过渡仓(12)的内部设有搅拌组件(2),且搅拌组件(2)的端部伸入塑粉筒(1)的内部,所述搅拌组件(2)的底部固定连接有转动组件(3),所述转动组件(3)带动搅拌组件(2)转动在过渡仓(12)和塑粉筒(1)的内部,用于对塑粉在挤出成型前进行进行搅拌混合。

2.根据权利要求1所述的防粘结的塑粉挤压成型装置,其特征在于:所述搅拌组件(2)包括位于过渡仓(12)内部的主杆(21),所述主杆(21)的顶部固定连接有环形杆(22),且环形杆(22)位于塑粉筒(1)的内部,所述环形杆(22)的顶部固定连接有若干折杆(23),若干所述折杆(23)用于对塑粉筒(1)内部进行搅拌,所述主杆(21)的外壁固定连接有若干末次搅拌杆(24),且末次搅拌杆(24)位于环形杆(22)的底部,用于对塑粉进入挤压筒(13)之间进行末次搅拌,所述环形杆(22)的底部活动连接有支撑件(16),且支撑件(16)的端部与塑粉筒(1)的底部内壁固定连接,用于对环形杆(22)在转动时进行辅助支撑。

3.根据权利要求2所述的防粘结的塑粉挤压成型装置,其特征在于:所述转动组件(3)包括固定连接在螺旋叶(15)内部的转动轴(31),所述转动轴(31)远离挤出口(14)的一端与电机的输出轴固定连接,且电机固定连接在挤压筒(13)的外壁,所述转动轴(31)靠近电机的一侧固定连接有第一齿轮(32),所述第一齿轮(32)的顶部啮合连接有第二齿轮(33),且第二齿轮(33)位于过渡仓(12)的内部,所述第二齿轮(33)的一侧设有啮合连接的两个锥形齿(34),其中一个锥形齿(34)通过连接轴(35)与第二齿轮(33)的表面固定连接,另一个锥形齿(34)固定连接在主杆(21)的底部。

4.根据权利要求2所述的防粘结的塑粉挤压成型装置,其特征在于:所述折杆(23)靠近塑粉筒(1)的内壁一侧固定连接有刮壁板(5),且刮壁板(5)与塑粉筒(1)的内壁为贴合状态,所述折杆(23)远离刮壁板(5)的一侧固定连接有若干加强杆(51),所述加强杆(51)用于对折杆(23)的搅拌效果进行加强。

5.根据权利要求3所述的防粘结的塑粉挤压成型装置,其特征在于:所述过渡仓(12)的内部固定连接有引流板(4),且引流板(4)位于第二齿轮(33)的顶部,所述引流板(4)的外壁向过渡仓(12)的中心处倾斜,用于辅助加工完毕的塑粉滑动至挤压筒(13)的内部。
