专利号: 2023209567483
申请人: 上海沛森环境科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

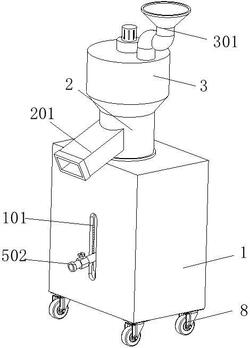

1.一种垃圾焚烧前的破碎装置,其特征在于,包括:

机柜(1),所述机柜(1)的正面为敞口结构,所述机柜(1)的背面底侧构造有条形通道(101);

导料管(2),嵌在所述机柜(1)顶部中间,所述导料管(2)的中部倾斜向下连通有出料斗(201);

破碎筒(3),连通在所述导料管(2)上端,所述破碎筒(3)的顶部一侧连通有进料斗(301);

破碎机构(4),设置在所述破碎筒(3)内部,用于破碎垃圾;

储液筒(5),滑动穿插在所述导料管(2)内部,所述储液筒(5)的顶部均匀分布有漏液孔(501),所述储液筒(5)的底端为锥形,且连通有贯穿条形通道(101)的排液管(502),所述排液管(502)位于机柜(1)外部的一侧安装有阀门(503);

升降机构(6),设置在所述机柜(1)内部,用于带动所述储液筒(5)沿着导料管(2)上下运动,所述升降机构(6)包括对称固设在机柜(1)顶壁和底壁之间的引导杆(601),所述引导杆(601)的表面滑动套设有滑板(602),所述储液筒(5)固定嵌设在所述滑板(602)中部,所述引导杆(601)表面位于滑板(602)的两侧套设有弹簧(603),所述滑板(602)底部连接有U型踏板(604);

支撑件(7),设置在所述U型踏板(604)底板上,用于阻止所述储液筒(5)向下滑动。

2.根据权利要求1所述的一种垃圾焚烧前的破碎装置,其特征在于,所述机柜(1)的底面四个边角处安装有滚轮(8),所述滚轮(8)为自锁万向轮。

3.根据权利要求1所述的一种垃圾焚烧前的破碎装置,其特征在于,所述破碎机构(4)包括安装在破碎筒(3)顶部的电机(401),所述电机(401)的输出轴贯穿所述破碎筒(3)的顶壁连接有安装杆(402),所述安装杆(402)的表面等间距固设有破碎桨叶(403)。

4.根据权利要求3所述的一种垃圾焚烧前的破碎装置,其特征在于,所述安装杆(402)的底端固设有直板毛刷(404)。

5.根据权利要求1所述的一种垃圾焚烧前的破碎装置,其特征在于,所述储液筒(5)的表面上侧套设有丁基橡胶套(504)。

6.根据权利要求1所述的一种垃圾焚烧前的破碎装置,其特征在于,所述支撑件(7)包括螺纹连接在U型踏板(604)底板上的螺杆(701),所述螺杆(701)的底端通过轴承转动连接有支撑盘(702)。
