专利号: 2023209020293
申请人: 杭州坤盛机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

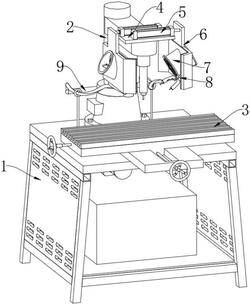

1.一种铣槽机床,包括有安装在机架(1)上端面的铣床主体(2),其特征在于:所述机架(1)上端设置有工作台(3),所述工作台(3)位于铣床主体(2)中铣刀的下方,所述铣床主体(2)上端安装有安装板(4),所述安装板(4)上端安装有两个背向设置的电动缸(5),两个所述电动缸(5)的活动端分别安装有挡板(6),两个所述挡板(6)分别位于铣刀的两侧,所述挡板(6)靠近铣刀的一侧安装有抽风机(7),所述挡板(6)靠近铣刀的端面安装有薄磁板(8),所述机架(1)内部安装有冲水机构(9),所述冲水机构(9)延伸至两个挡板(6)的下方。

2.根据权利要求1所述的一种铣槽机床,其特征在于:所述挡板(6)前端和后端均安装有扩展板(61),所述扩展板(61)呈倾斜设置。

3.根据权利要求1所述的一种铣槽机床,其特征在于:所述抽风机(7)进风端安装有防护网(71)。

4.根据权利要求1所述的一种铣槽机床,其特征在于:所述冲水机构(9)包括有水箱(91),所述水箱(91)安装在机架(1)内,所述水箱(91)上端安装有水泵(92),所述水泵(92)的进水端延伸至水箱(91)内部,所述水泵(92)的出水端安装有T形管(93),所述T形管(93)远离水泵(92)的两端均安装有连接软管(94),所述连接软管(94)远离T形管(93)的一端安装有半环形管(95),所述半环形管(95)的外表面与挡板(6)的下端固定连接,所述半环形管(95)外表面的内侧安装有数个喷头(951)。

5.根据权利要求4所述的一种铣槽机床,其特征在于:所述连接软管(94)外表面活动套接有圆环(942),所述圆环(942)外表面固定安装有支撑杆(941),所述支撑杆(941)下端与机架(1)的上端固定连接。

6.根据权利要求1所述的一种铣槽机床,其特征在于:所述抽风机(7)的进风口朝向铣刀。

7.根据权利要求4所述的一种铣槽机床,其特征在于:所述半环形管(95)位于铣刀的上方。
