专利号: 2023207862899
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2023-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

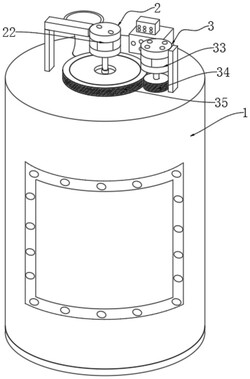

1.一种生物制药用发酵罐,包括发酵罐体(1),其特征在于:还包括设置在所述发酵罐体(1)内部的搅拌组件(2);

所述搅拌组件(2)包括设置在所述发酵罐体(1)罐体内部的螺杆一(21)以及通过安装块一安装在所述发酵罐体(1)罐体上表面的伺服电机一(22)和螺纹连接在所述螺杆一(21)表面的螺纹筒(23),所述螺杆一(21)的一端与所述伺服电机一(22)输出轴的一端固定连接,所述螺纹筒(23)的表面转动连接有搅拌件(24),所述发酵罐体(1)罐体内部底面固定连接有限位杆(25),所述限位杆(25)滑动连接在所述螺纹筒(23)表面开设的圆槽内。

2.根据权利要求1所述的生物制药用发酵罐,其特征在于:所述搅拌件(24)包括通过轴承一转动连接在所述螺纹筒(23)表面的转动环(241)以及呈环形阵列固定连接在所述转动环(241)表面的搅拌桨叶(242)和固定连接在三个所述搅拌桨叶(242)表面的刮动环(243),且三个所述搅拌桨叶(242)位于所述刮动环(243)的内部,所述刮动环(243)的表面与所述发酵罐体(1)的内壁面相贴合。

3.根据权利要求2所述的生物制药用发酵罐,其特征在于:还包括设置在所述发酵罐体(1)内部的辅助组件(3);

所述辅助组件(3)包括通过轴承二和旋转密封件一转动连接在所述发酵罐体(1)罐体上表面开设贯通圆槽一内的转盘(31)以及呈环形阵列固定连接在所述转盘(31)底面的搅拌杆(32)和通过安装块二安装在所述发酵罐体(1)罐体上表面的电机二(33),所述转盘(31)的表面固定连接有齿轮二(35),所述电机二(33)输出轴的一端固定连接有齿轮一(34),所述齿轮一(34)与所述齿轮二(35)啮合连接,所述螺杆一(21)通过轴承三和旋转密封件二转动连接在所述转盘(31)表面开设的圆槽二内,三个所述搅拌杆(32)位于所述搅拌件(24)的内部。

4.根据权利要求3所述的生物制药用发酵罐,其特征在于:三个所述搅拌杆(32)分别滑动连接在三个所述搅拌桨叶(242)表面开设的圆孔内。

5.根据权利要求2所述的生物制药用发酵罐,其特征在于:所述刮动环(243)的底面固定连接有导向圈(26)。

6.根据权利要求3所述的生物制药用发酵罐,其特征在于:所述搅拌杆(32)的底端为半球状。
