专利号: 2023207366723
申请人: 芜湖砼璟辉科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2025-04-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

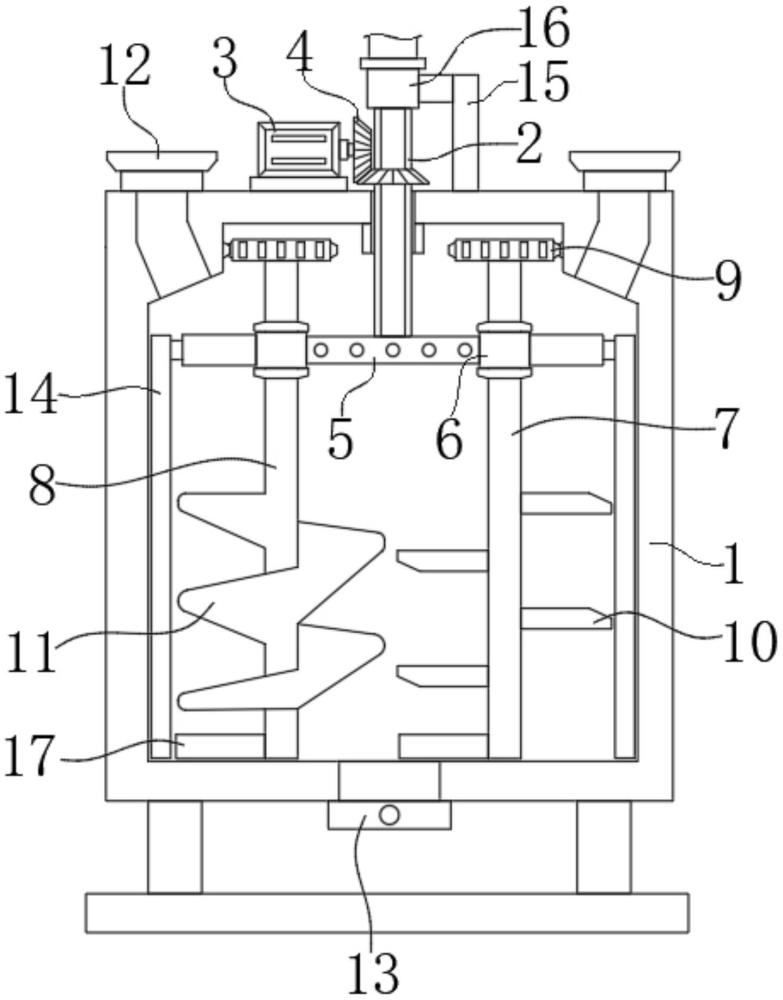

1.一种混凝土添加剂生产搅拌反应釜,包括搅拌箱(1),其特征在于:所述搅拌箱(1)的顶部中心处开设有柱形槽口且转动安装有主轴(2),所述搅拌箱(1)的顶部固定安装有电机(3),所述电机(3)的输出轴以及主轴(2)的外侧套设有一组相互啮合的锥形齿轮(4),所述主轴(2)的底端固定连接有固定板(5),所述固定板(5)的两端均固定连接有连接套(6),一组所述连接套(6)的内侧贯穿插设有第一搅拌杆(7)和第二搅拌杆(8),所述第一搅拌杆(7)与第二搅拌杆(8)的顶端均固定安装有齿轮(9),所述搅拌箱(1)的内壁开设有与齿轮(9)相啮合的齿牙,所述齿轮(9)与搅拌箱(1)的内壁齿牙相啮合,所述第一搅拌杆(7)的外壁安装有搅拌叶(10),所述第二搅拌杆(8)的外壁安装有蛟龙叶片(11),所述搅拌箱(1)的顶端两侧开设有下料槽,且下料槽的上方对应设置有进料口(12),所述搅拌箱(1)的底部中心处设置有出料口(13)。

2.根据权利要求1所述的一种混凝土添加剂生产搅拌反应釜,其特征在于,所述第一搅拌杆(7)与第二搅拌杆(8)的侧面均设置有一组限位环,所述连接套(6)位于一组限位环之间,所述连接套(6)的外侧均固定连接有刮刷机构(14)。

3.根据权利要求2所述的一种混凝土添加剂生产搅拌反应釜,其特征在于,所述刮刷机构(14)包括套板(141)、弹簧(142)、滑板(143)和刮板(144),所述滑板(143)的一端滑动内嵌在套板(141)的内侧,所述弹簧(142)的两端分别固定于套板(141)的内壁以及滑板(143)的内端,所述刮板(144)固定安装于滑板(143)的外端且与搅拌箱(1)的内壁相贴合。

4.根据权利要求1所述的一种混凝土添加剂生产搅拌反应釜,其特征在于,所述主轴(2)的内部为空心结构,所述主轴(2)的顶部通过密封轴承(16)与外接水管相连,所述密封轴承(16)通过固定架(15)固定于搅拌箱(1)的顶部,所述固定板(5)的内壁开设有流道且表面均匀分布有出水孔,所述主轴(2)与固定板(5)相连通。

5.根据权利要求1所述的一种混凝土添加剂生产搅拌反应釜,其特征在于,所述第一搅拌杆(7)与第二搅拌杆(8)的底部均固定安装有出料板(17),所述出料板(17)与搅拌箱(1)的内壁底端相贴合。

6.根据权利要求1所述的一种混凝土添加剂生产搅拌反应釜,其特征在于,所述第一搅拌杆(7)的表面搅拌叶(10)设置有两组,两组所述搅拌叶(10)对称固定且位置相交错。
