专利号: 2023206947546
申请人: 缪军伟
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-12-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

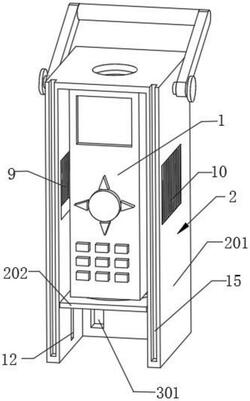

1.一种工程检测用测距仪,其特征在于,包括测距仪本体(1),

防护机构(2),所述防护机构(2)包括

防护罩(201),所述测距仪本体(1)设置在防护罩(201)的内部;

底板(202),所述底板(202)与防护罩(201)滑动连接;

橡胶垫(203),所述橡胶垫(203)分别安装在底板(202)的顶部和防护罩(201)的内壁顶部;

防护板(204),所述防护板(204)与防护罩(201)滑动连接。

2.根据权利要求1所述的一种工程检测用测距仪,其特征在于,所述防护罩(201)的内部设置有安装机构(3),所述安装机构(3)设置有两个,两个安装机构(3)左右对称设置。

3.根据权利要求2所述的一种工程检测用测距仪,其特征在于,所述安装机构(3)包括第一滑槽(301),所述第一滑槽(301)开设在防护罩(201)的内壁,所述第一滑槽(301)的内壁顶部固定连接有套筒(302)。

4.根据权利要求3所述的一种工程检测用测距仪,其特征在于,所述底板(202)的后部固定连接有第一滑块(304),所述第一滑块(304)的顶部固定连接有第一连杆(303),所述第一连杆(303)与套筒(302)滑动连接,所述第一滑块(304)的顶部与第一滑槽(301)的内壁之间固定连接有弹簧(305)。

5.根据权利要求2所述的一种工程检测用测距仪,其特征在于,所述防护罩(201)的内壁开设有安装槽(4),所述安装槽(4)的内壁之间固定连接有第一护栏(5)。

6.根据权利要求5所述的一种工程检测用测距仪,其特征在于,所述安装槽(4)的内壁固定连接有电机(6),所述电机(6)的输出端固定连接有转轴(7),所述转轴(7)的外壁固定连接有扇叶(8)。

7.根据权利要求5所述的一种工程检测用测距仪,其特征在于,所述防护罩(201)的左右两侧均开设有通风口(9),所述通风口(9)的内壁之间固定连接有第二护栏(10),所述防护罩(201)的顶部开设有通孔(11)。

8.根据权利要求7所述的一种工程检测用测距仪,其特征在于,所述防护罩(201)的左右内壁均开设有第二滑槽(12),所述第二滑槽(12)的内壁之间固定连接有第二连杆(13),所述底板(202)的左右两侧均固定连接有第二滑块(14),所述第二滑块(14)与第二连杆(13)滑动连接。

9.根据权利要求8所述的一种工程检测用测距仪,其特征在于,所述防护板(204)的后部固定连接有第三滑块(16),所述防护罩(201)的前部开设有与第三滑块(16)相匹配的第三滑槽(15)。

10.根据权利要求9所述的一种工程检测用测距仪,其特征在于,所述防护罩(201)的左右两侧均固定连接有销轴(18),所述销轴(18)转动连接有把手(19)。
