专利号: 2023206922229
申请人: 深圳鸿盛海精密机件有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-12-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

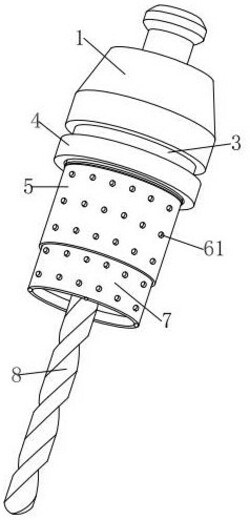

1.一种铝制品加工钻头,包括轴座(1)、夹具(4)和钻头(8),所述夹具(4)安装在轴座(1)的下方,所述钻头(8)卡接在夹具(4)内,其特征在于:所述轴座(1)底部开设有缓冲腔(3),所述夹具(4)顶端固定连接有位于缓冲腔(3)内的滑板(31),所述缓冲腔(3)和滑板(31)之间设置有支架(21),所述夹具(4)底部开设有螺纹槽(41),所述夹具(4)下方设置有卡套(5),所述卡套(5)上方固定连接有位于螺纹槽(41)内的连接板(51),所述卡套(5)下方设置有滑套(7),所述钻头(8)位于卡套(5)和滑套(7)内。

2.根据权利要求1所述的铝制品加工钻头,其特征在于:所述滑板(31)和缓冲腔(3)之间侧壁上均开设有限位槽(2),所述支架(21)上下两端滑动连接在限位槽(2)内,所述支架(21)呈X形设置且侧壁上固定连接有弹簧杆。

3.根据权利要求1所述的铝制品加工钻头,其特征在于:所述滑板(31)滑动连接在缓冲腔(3)内,所述滑板(31)顶端固定连接有卡块(32),所述缓冲腔(3)上方侧壁上开设有对应卡块(32)设置的定位槽。

4.根据权利要求1所述的铝制品加工钻头,其特征在于:所述连接板(51)和螺纹槽(41)螺纹连接,所述连接板(51)和螺纹槽(41)均呈圆环状设置。

5.根据权利要求1所述的铝制品加工钻头,其特征在于:所述卡套(5)和滑套(7)侧壁上均开设有气孔(61),所述气孔(61)开设有多个依序设置。

6.根据权利要求1所述的铝制品加工钻头,其特征在于:所述卡套(5)底部侧壁上开设有滑槽(6),所述滑套(7)顶端延伸至滑槽(6)内,所述滑套(7)和滑槽(6)滑动连接。

7.根据权利要求6所述的铝制品加工钻头,其特征在于:所述滑套(7)顶端和底端均固定连接有滑块(71),所述滑块(71)呈圆形设置,所述滑槽(6)内设置有位于滑套(7)上方的压力弹簧(72)。

8.根据权利要求7所述的铝制品加工钻头,其特征在于:所述压力弹簧(72)滑动连接在滑槽(6)内,所述压力弹簧(72)底端抵在滑块(71)的上方。
