专利号: 202320658361X
申请人: 扬州明庆气动科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

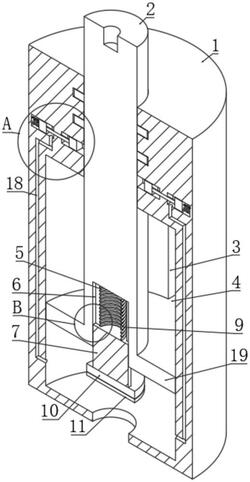

1.一种带有减震功能的气弹簧,包括气弹簧本体(1)以及输出轴(2),其特征在于:所述输出轴(2)的底端内部设置有弹性组件,弹性组件包括圆形板(10),圆形板(10)沿垂直方向往复直线运动,气弹簧本体(1)上端内部对称开设有第一矩形槽(12),第一矩形槽(12)内部设置有往复组件,往复组件包括第一矩形块(16),第一矩形块(16)侧面固定连接有连接杆(15),连接杆(15)的端部固定连接有第二矩形块(14),第一矩形槽(12)进气端开设有管道(18),管道(18)内输入以及输出气体,用于驱动第二矩形块(14)沿垂直于输出轴(2)轴线方向往复直线运动。

2.根据权利要求1所述的一种带有减震功能的气弹簧,其特征在于:所述输出轴(2)底端固定连接有圆环(19),圆环(19)外周两侧固定连接有相互对称的第一滑块(4),第一滑块(4)滑动连接在第一滑槽(3)内表面上,第一滑槽(3)开设于气弹簧本体(1)内侧壁上,圆环(19)滑动连接在气弹簧本体(1)内侧壁上。

3.根据权利要求1所述的一种带有减震功能的气弹簧,其特征在于:所述弹性组件还包括圆形槽(5),圆形槽(5)开设于圆环(19)底端中部,圆形槽(5)内顶面固定连接有第一弹簧(9),第一弹簧(9)下端固定连接有滑柱(7),滑柱(7)外周两侧固定连接有相互对称的第二滑块(8),第二滑块(8)滑动连接在第二滑槽(6)内表面上,第二滑槽(6)开设于圆形槽(5)内侧壁上,滑柱(7)底端固定连接有圆形板(10),圆形板(10)底端贴附设置有橡胶垫片(11),滑柱(7)滑动连接在圆形槽(5)内表面上。

4.根据权利要求1所述的一种带有减震功能的气弹簧,其特征在于:所述往复组件还包括固定连接在第一矩形块(16)侧面上的第二弹簧(17),第二弹簧(17)的另一端固定连接在第一矩形槽(12)内侧壁上,第一矩形块(16)滑动连接在第一矩形槽(12)内表面上,第二矩形块(14)滑动连接在第二矩形槽(13)内表面上,第二矩形槽(13)开设于气弹簧本体(1)上端内部,第二矩形槽(13)连通气弹簧本体(1)内部,连接杆(15)与气弹簧本体(1)滑动连接,管道(18)连通气弹簧本体(1)内部。

5.根据权利要求4所述的一种带有减震功能的气弹簧,其特征在于:所述第二弹簧(17)始终处于压缩状态。
