专利号: 2023206281605
申请人: 山东山联建工集团有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2025-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

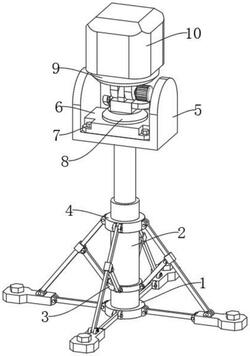

1.一种建筑施工用测量设备,其特征在于,包括:

底座(1);

电动推杆(2),所述电动推杆(2)固定连接于底座(1)的上端,所述电动推杆(2)的上端固定连接有安装座(5),所述安装座(5)的上端固定连接有水平台(6);

第一滑环(3),所述第一滑环(3)滑动连接于电动推杆(2)的圆周表面,所述电动推杆(2)的圆周表面滑动连接有第二滑环(4),所述水平台(6)的上端转动连接有转动台(8),所述转动台(8)的上侧设有测量设备本体(10);

多组支撑机构,多组所述支撑机构均设置于底座(1)的外表面并与电动推杆(2)连接以实现对电动推杆(2)进行支撑的作用;以及调节机构,所述调节机构设置于安装座(5)内并与测量设备本体(10)连接以实现对测量设备本体(10)进行角度调节的作用。

2.根据权利要求1所述的一种建筑施工用测量设备,其特征在于:每组所述支撑机构均包括:固定块(13),所述固定块(13)设置于底座(1)的一侧,所述固定块(13)的一侧端和底座(1)的圆周表面均固定连接有第一连接座(11),两个所述第一连接座(11)的内表面均通过转轴转动连接有第一连接板(12);

两个第二连接座(15),两个所述第二连接座(15)分别固定连接于固定块(13)的上端和第二滑环(4)的圆周表面,两个所述第二连接座(15)的内表面均通过转轴转动连接有第二连接板(16);

连接组件,所述连接组件设置于底座(1)的一侧并与第二连接板(16)连接以实现对第二连接板(16)进行支撑的作用。

3.根据权利要求2所述的一种建筑施工用测量设备,其特征在于:每组所述连接组件均包括:滑动座(17),所述滑动座(17)滑动连接于第二连接板(16)的外表面,所述滑动座(17)的一侧端和第一滑环(3)的圆周表面均固定连接有第三连接座(18);

两个第三连接板(19),两个所述第三连接板(19)的内表面均通过转轴转转动连接有第三连接板(19)。

4.根据权利要求3所述的一种建筑施工用测量设备,其特征在于:所述调节机构包括:固定座(20),所述固定座(20)固定连接于转动台(8)的上端,所述固定座(20)的外表面转动连接有转动座(21),所述转动座(21)的上端固定连接有固定板(9);

转动杆(25),所述转动杆(25)的一侧端活动贯穿固定座(20)的一侧端,所述转动杆(25)的一侧端固定连接有电机(27),所述固定座(20)的一侧端固定连接有安装块(26);

限位组件,所述限位组件设置于安装座(5)内并与固定板(9)连接以实现对测量设备本体(10)进行限位的作用。

5.根据权利要求4所述的一种建筑施工用测量设备,其特征在于:所述限位组件包括:限位座(22),所述限位座(22)固定连接于固定板(9)的下端,所述限位座(22)的内表面通过转轴转动连接有限位圆环(23);

限位圆杆(24),所述限位圆杆(24)固定连接诶于转动座(21)的一侧端,所述限位圆杆(24)的圆周表面和限位圆环(23)的内表面滑动连接。

6.根据权利要求5所述的一种建筑施工用测量设备,其特征在于:所述水平台(6)的上端开设有多个安装槽,多个所述安装槽的下内壁均螺纹连接有第一螺栓(7)。

7.根据权利要求6所述的一种建筑施工用测量设备,其特征在于:多个所述固定块(13)的上端均螺纹连接有第二螺栓(14)。
