专利号: 2023206008393
申请人: 重庆荣格鑫机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

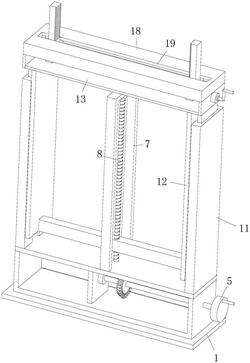

1.一种汽车座椅生产夹持装置,其特征在于:包括底座(1);所述底座(1)上安装有第一安装架(2),所述第一安装架(2)内部底侧靠近中心处焊接有第一定位板(3),所述第一定位板(3)上转动安装有转动杆(4),所述转动杆(4)的另一端贯穿第一安装架(2)侧板并延伸至第一安装架(2)外侧,且端口处安装有第一转动把手(5),所述转动杆(4)上靠近第一定位板(3)处套设有第一锥形齿轮(6),所述第一安装架(2)顶侧中心处安装有固定架(7),所述固定架(7)顶板底侧转动安装有第一丝杆(8),所述第一丝杆(8)的底端贯穿第一安装架(2)顶板并延伸至第一安装架(2)内腔,所述第一丝杆(8)底侧固定安装有第二锥形齿轮(9),所述第二锥形齿轮(9)与第一锥形齿轮(6)相互啮合,所述第一丝杆(8)上装配有移动块(10),所述移动块(10)位于第一安装架(2)上方,所述第一安装架(2)顶侧安装有两个第一滑槽(11),两个所述第一滑槽(11)对称安装在第一丝杆(8)两侧,所述第一滑槽(11)内装配有滑动板(12),所述移动块(10)的两侧焊接在滑动板(12)上。

2.根据权利要求1所述的一种汽车座椅生产夹持装置,其特征在于:所述滑动板(12)顶侧焊接有第二安装架(13),所述第二安装架(13)内部安装有第二丝杆(14)。

3.根据权利要求2所述的一种汽车座椅生产夹持装置,其特征在于:所述第二丝杆(14)的一端通过轴承转动安装在第二安装架(13)的一个内部侧壁上,所述第二丝杆(14)的另一端贯穿第二安装架(13)的另一个侧壁并延伸至第二安装架(13)外侧,所述第二丝杆(14)的端部安装有第二转动把手(15)。

4.根据权利要求2所述的一种汽车座椅生产夹持装置,其特征在于:所述第二安装架(13)的中心处安装有第二定位板(16),所述第二丝杆(14)贯穿于第二定位板(16),所述第二定位板(16)两侧的第二丝杆(14)上的螺纹相反。

5.根据权利要求2所述的一种汽车座椅生产夹持装置,其特征在于:所述第二丝杆(14)上套设有两个滑动块(17),两个所述滑动块(17)对称设置在第二定位板(16)两侧,所述第二安装架(13)的顶侧安装有放置台(18)。

6.根据权利要求5所述的一种汽车座椅生产夹持装置,其特征在于:所述放置台(18)上开设有第二滑槽(19),所述第二滑槽(19)内部装配有两个连接块(20),两个所述连接块(20)的底侧分别与两个滑动块(17)固定连接,所述连接块(20)的顶侧焊接有夹持板(21)。
