专利号: 2023205581759
申请人: 泉州迅超印刷有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2025-01-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

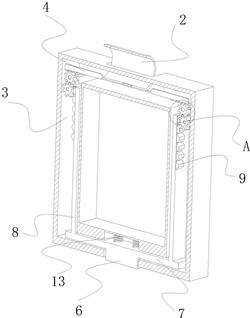

1.易拆型服饰吊牌,包括吊牌壳体(1),其特征在于:所述吊牌壳体(1)的外周壁上铰接有截面形状为U形的吊环(2),所述吊牌壳体(1)内开设有容纳槽(3),所述容纳槽(3)内滑动连接有与吊环(2)间歇性相抵的滑动件(4),所述容纳槽(3)内滑动连接有用于驱动滑动件(4)水平滑移的驱动部,所述吊牌壳体(1)内开设有与容纳槽(3)连通的滑槽(5),所述滑槽(5)内滑动连接有与驱动部固定连接的按压件(6),当所述按压件(6)向靠近吊环(2)的方向滑动时,所述滑动件(4)与吊环(2)相抵。

2.根据权利要求1所述的易拆型服饰吊牌,其特征在于:所述驱动部包括与按压件(6)固定连接的连杆以及与滑动件(4)传动连接的转动组件。

3.根据权利要求2所述的易拆型服饰吊牌,其特征在于:所述连杆包括设置在容纳槽(3)的宽度方向的压杆(7)以及与压杆(7)垂直设置的若干滑杆(8),若干所述滑杆(8)通过压杆(7)的中心轴线对称设置,所述按压件(6)与压杆(7)固定连接,所述按压件(6)远离压杆(7)的一端穿出滑槽(5)。

4.根据权利要求3所述的易拆型服饰吊牌,其特征在于:所述转动组件包括输入端与输出端,所述输入端与滑杆(8)远离压杆(7)的一端固定连接,所述输出端与滑动件(4)传动连接。

5.根据权利要求4所述的易拆型服饰吊牌,其特征在于:所述输入端包括固定连接在滑杆(8)的侧壁上的齿条一(9)以及与其传动连接的转动轮(10),所述转动轮(10)转动连接在容纳槽(3)内。

6.根据权利要求5所述的易拆型服饰吊牌,其特征在于:所述输出端包括与转动轮(10)啮合的从动轮(11)以及与其传动连接的齿条二(12),所述从动轮(11)转动连接在容纳槽(3)内,所述齿条二(12)固定连接在滑动件(4)远离吊环(2)的一端。

7.根据权利要求3所述的易拆型服饰吊牌,其特征在于:所述压杆(7)靠近滑槽(5)的一端固定连接有若干弹性件(13),所述弹性件(13)远离压杆(7)的一端固定连接在滑槽(5)的内壁上。

8.根据权利要求1所述的易拆型服饰吊牌,其特征在于:所述吊牌壳体(1)远离按压件(6)的一端开设有嵌槽(14),所述吊环(2)的一端固定连接在吊牌壳体(1)的外周壁上,所述吊环(2)的另一端与嵌槽(14)的内壁可拆卸连接。

9.根据权利要求8所述的易拆型服饰吊牌,其特征在于:所述吊环(2)靠近嵌槽(14)内壁的一端固定连接有磁铁块一(15),所述嵌槽(14)的内壁上固定连接有与磁铁块一(15)相吸的磁铁块二(16)。
