专利号: 202320531400X
申请人: 深圳市鑫联发展有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 照明
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

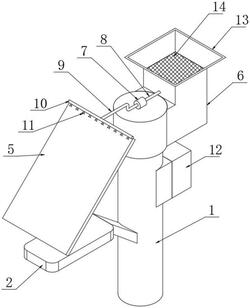

1.一种物联网LED路灯节能装置,包括中空灯柱(1)和固定在其外端的LED路灯(2),其特征在于:所述中空灯柱(1)顶端设有转动框(3),所述转动框(3)外端一侧固定设有安装固定杆(4),所述安装固定杆(4)一端设有太阳能板(5),所述安装固定杆(4)一端与太阳能板(5)底端之间通过绞座活动连接,所述太阳能板(5)设在LED路灯(2)顶部,所述转动框(3)外端另一侧固定设有水箱(6),所述转动框(3)顶端固定设有清洗泵(7),所述清洗泵(7)的进水端固定设有进水管(8),所述进水管(8)一端穿过水箱(6)一侧并延伸至水箱(6)内部,所述清洗泵(7)的出水端固定设有出水管(9),所述出水管(9)一端固定设有清洗管(10),所述清洗管(10)固定设在太阳能板(5)顶端一侧,所述清洗管(10)外端固定设有多个清洗喷头(11),所述清洗喷头(11)中心线与太阳能板(5)相互平行。

2.根据权利要求1所述的一种物联网LED路灯节能装置,其特征在于:所述中空灯柱(1)外端固定设有电源(12),所述电源(12)设在水箱(6)底部,所述电源(12)与太阳能板(5)之间电性连接。

3.根据权利要求1所述的一种物联网LED路灯节能装置,其特征在于:所述水箱(6)顶端固定设有集水框(13)。

4.根据权利要求3所述的一种物联网LED路灯节能装置,其特征在于:所述水箱(6)内部顶端固定设有过滤网板(14),所述过滤网板(14)设在集水框(13)底端。

5.根据权利要求1所述的一种物联网LED路灯节能装置,其特征在于:所述中空灯柱(1)内部固定设有支撑板(15),所述支撑板(15)顶端固定设有电机(16),所述电机(16)的输出轴固定设有转动杆(17),所述转动杆(17)顶端与转动框(3)内部顶端固定连接。

6.根据权利要求1所述的一种物联网LED路灯节能装置,其特征在于:所述转动框(3)底端内壁上固定设有环形滑块(18),所述中空灯柱(1)外端开设有环形滑槽(19),所述环形滑块(18)设在环形滑槽(19)内部。

7.根据权利要求1所述的一种物联网LED路灯节能装置,其特征在于:所述安装固定杆(4)底端设有电动推杆(20),所述电动推杆(20)一端与安装固定杆(4)底端之间通过绞座活动连接,所述电动推杆(20)另一端与太阳能板(5)底端之间通过绞座活动连接。
